混合動力汽車/電動汽車上早期使用的柵極驅動器要簡單得多。現在，系統安全要求已變得更加復雜，并實現了額外的功能來提高效率。盡管這些功能可采用分立式實現方案，但將它們整合到封裝內可節省大量布板空間并降低系統成本。主動短路 (ASC)、DESAT、軟關斷、米勒鉗位和動態可編程驅動強度只是 UCC5880-Q1 隔離式柵極驅動器中實現的功能的其中一部分。

可調驅動強度對效率的提升有很大的影響。若能采用更大電流驅動電源開關，則可以更大限度減少通斷時間，從而降低開關損耗。盡管這種強大的驅動能力可提高逆變器效率，但不能一直使用。快速開關可在輕負載條件下和電池電壓較低時帶來優勢，而慢速開關主要用于重負載。每個電源模塊都有特定的最大電壓額定值（例如，EAB450M12XM3 的最大電壓額定值為 1200V）。由于存在雜散電感，更強的開關會導致更高的電壓過沖，因此接近模塊的電壓限制。如果柵極驅動器繼續以這種方式開關，則會給電源模塊帶來應力，從而縮短壽命。具有可調柵極驅動強度的另一個好處是 EMI 改進。更改 dv/dt 可改善第二個轉角頻率之后的 EMI。圖 2-1 和圖 2-2 分別展示了在 800V 直流鏈路電壓、7000rpm 和 150Nm 條件下針對弱驅動和強驅動情況獲得的大功率測試結果。這些波形顯示了以兩種不同的柵極強度進行驅動時 Vgs 下降沿和上升沿以及 Vds 過沖的差異。通道描述如下：

• M2（U(A) 相）：相電流，200A/div
• Ch2 (Vgs)：柵源電壓，10V/div
• Ch4 (Vds)：漏源電壓，400V/div

圖 2-1 800V、7000rpm、150Nm 和弱驅動時的開關波形

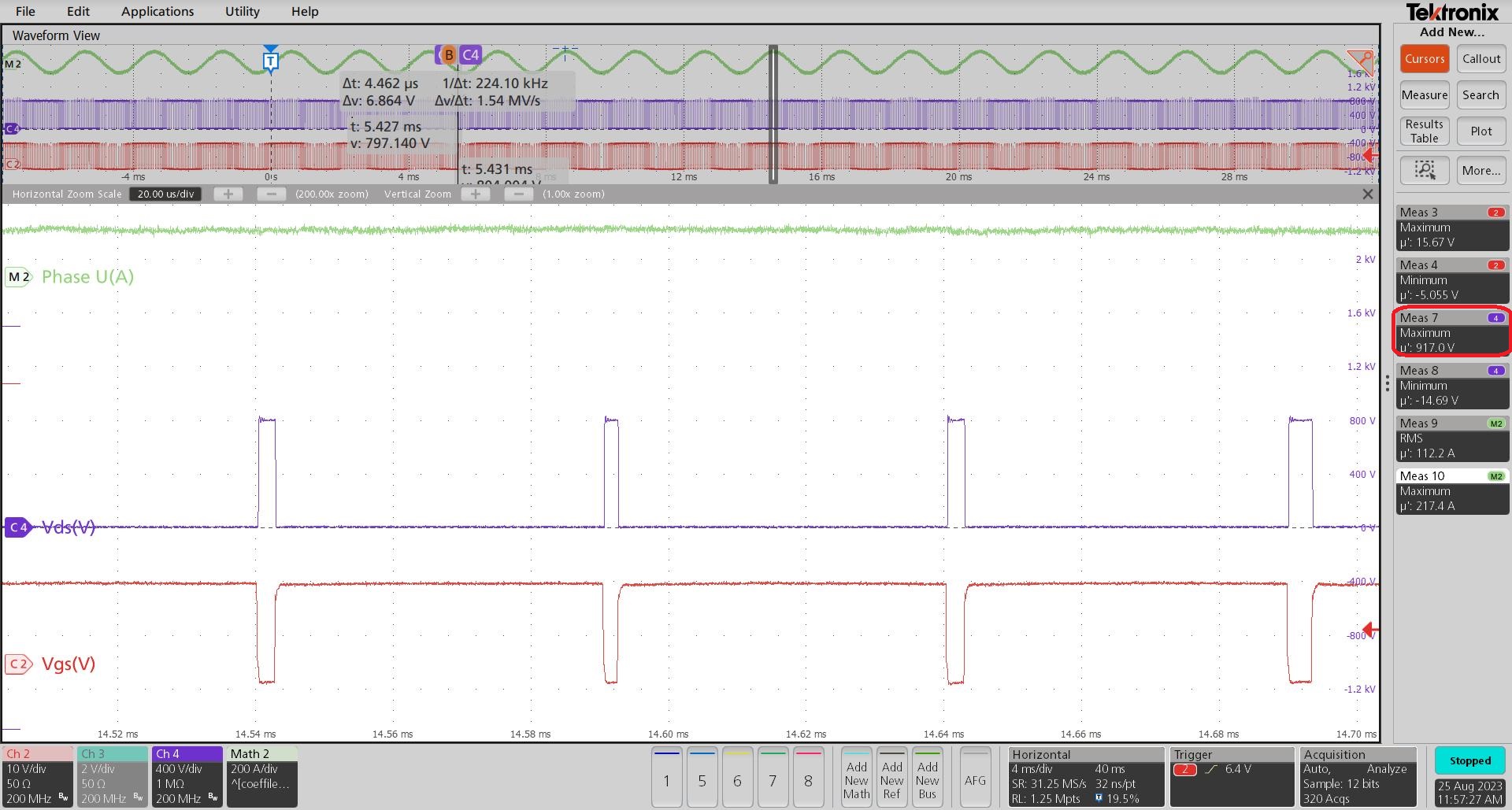

圖 2-2 800V、7000rpm、150Nm 和強驅動時的開關波形

從示波器上可以看出，弱驅動和這一特定工作點的最大電壓過沖為 75V，而強驅動為 117V。
