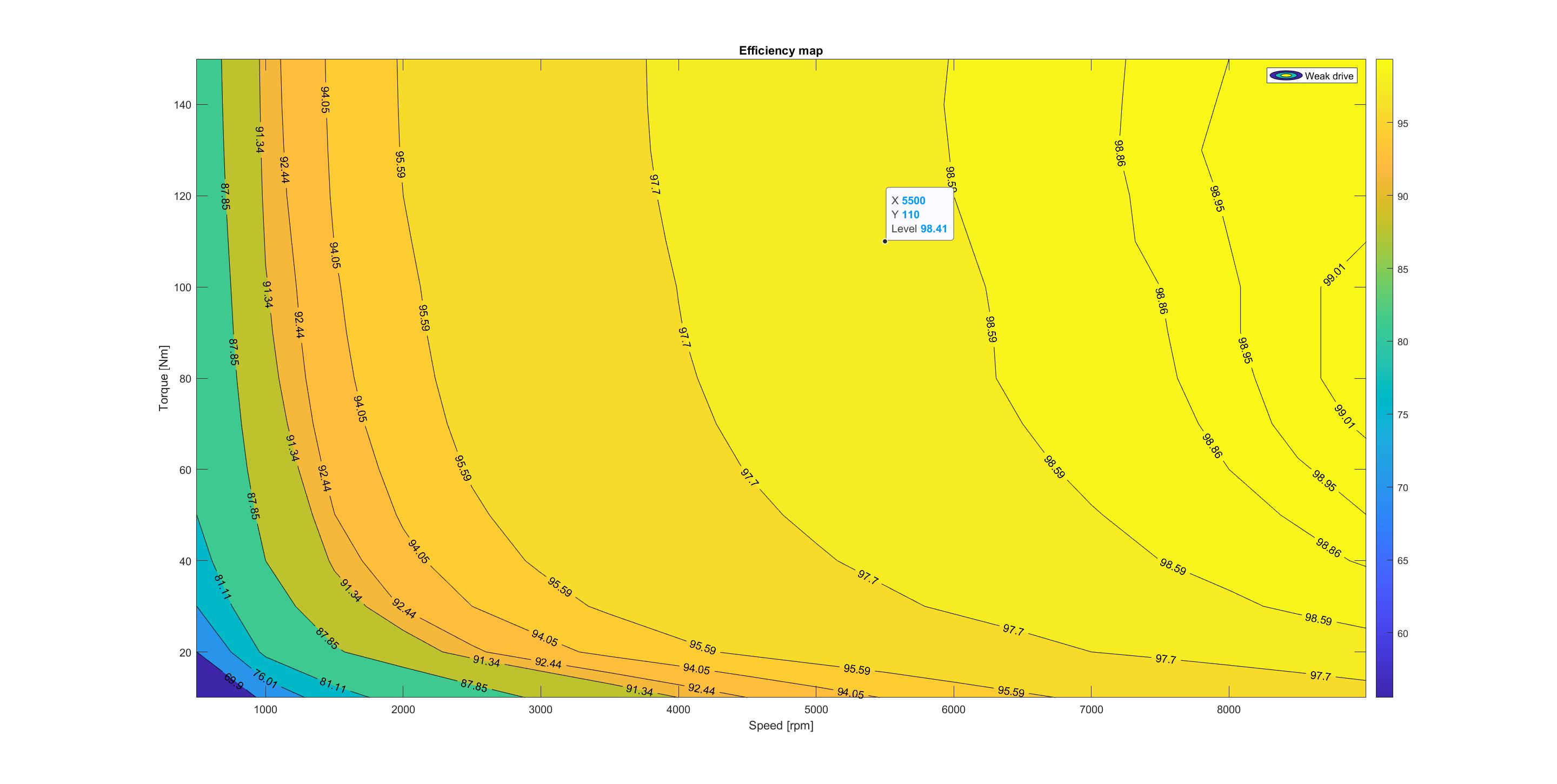

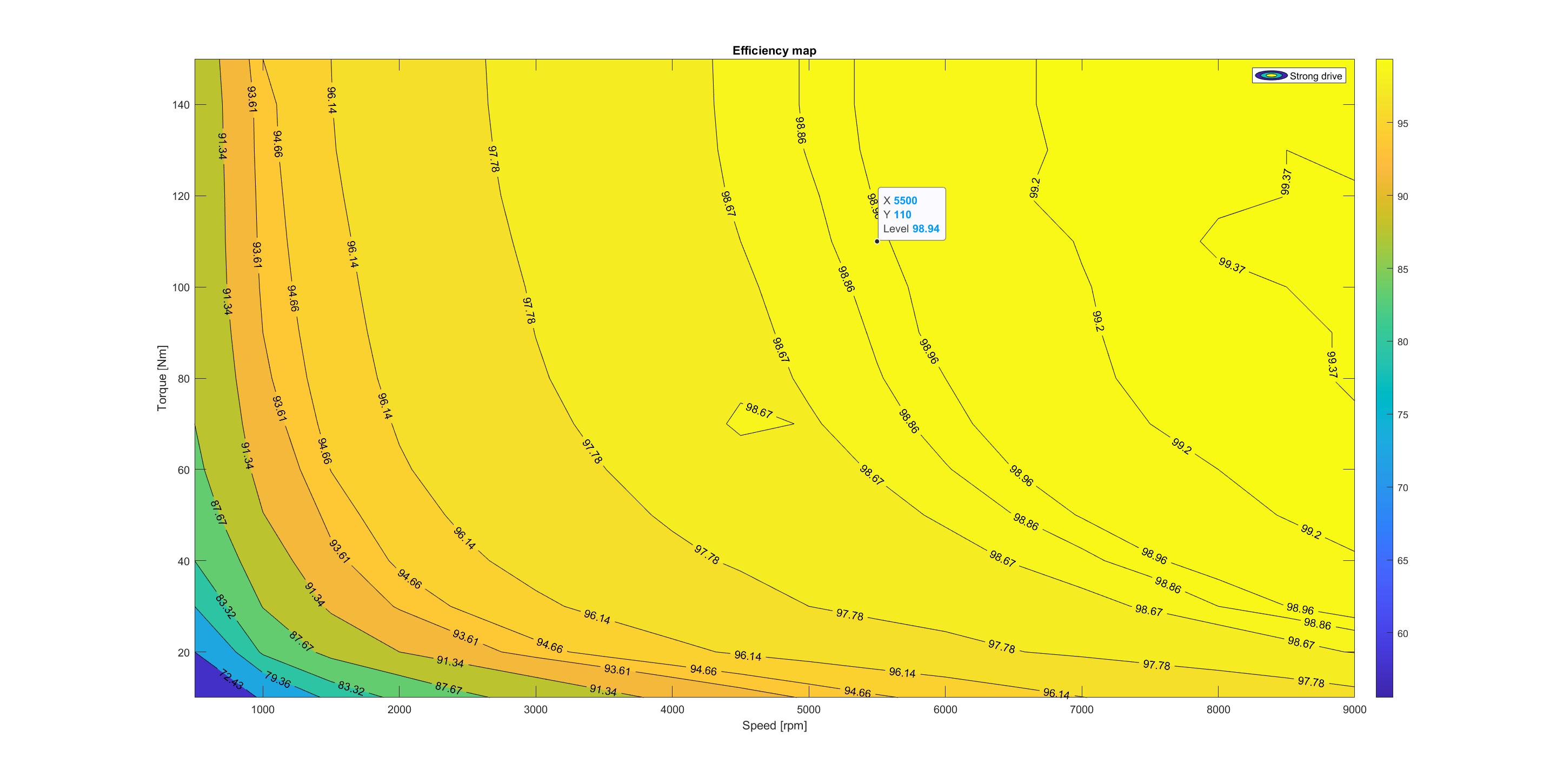

大功率測試是在 800V 直流鏈路電壓條件下針對多個扭矩和速度命令進行的。此數據顯示在圖 3-3 和圖 3-4 的逆變器效率圖中。圖 3-3 展示了弱柵極驅動強度 (5A) 的效率，而圖 3-4 展示了強柵極驅動強度 (20A) 的效率。X 軸以 rpm 為單位顯示機械速度，范圍為 0rpm 至 9000rpm。Y 軸以 Nm 為單位顯示電氣扭矩，范圍為 0Nm 至 150Nm。每條曲線都顯示了特定的效率。如果取同樣的點，例如 5500rpm 和 110Nm，弱驅動條件下的逆變器效率為 98.41%，而強驅動條件下為 98.94%。

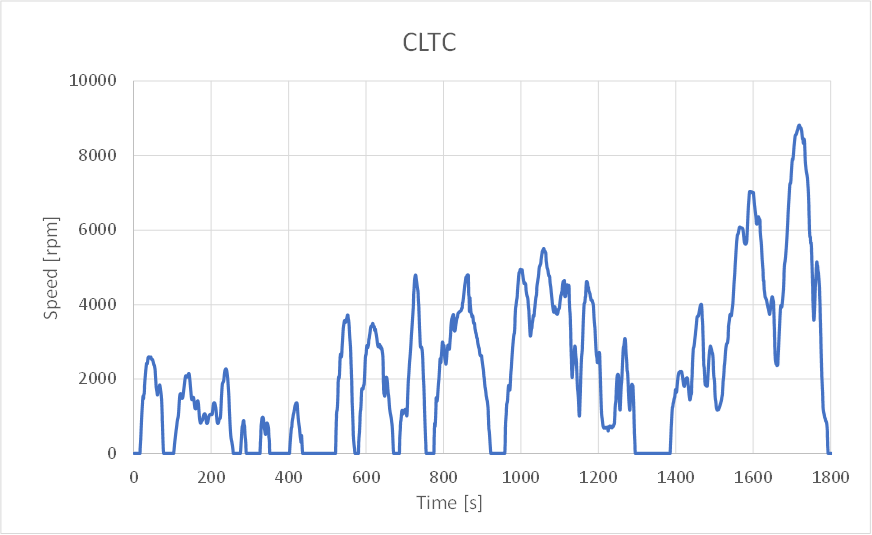

上面顯示的效率圖涵蓋了中國輕型汽車測試循環 - 乘用車 (CLTC-P) 駕駛循環所要求的扭矩/速度命令。從效率圖來看，對于相同的速度命令和不同的扭矩命令，更高扭矩的逆變器可實現更高的效率。具體車輛的 CLTC-P 所需的最高扭矩值為 140Nm，從而產生最大 165Arms 的相電流。此駕駛循環用于展示由于動態更改柵極驅動強度而帶來的效率提升。CLTC 期間可調柵極驅動強度的結果會被收集并與僅在弱驅動條件下運行的同一循環加以比較。根據 CLTC-P 速度數據 [km/h]，即可計算特定車輛類型所需的速度和扭矩命令。圖 3-5 展示了一個 CTLC 駕駛循環內隨時間變化的速度（以 RPM 為單位）。

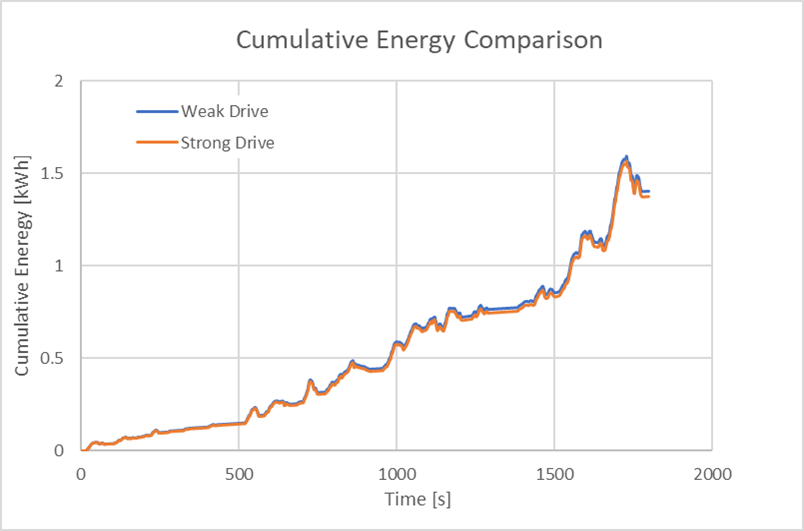

駕駛循環所需的扭矩和速度命令與上一步中獲取的數據相關聯，并通過該方法比較能耗。圖 3-6 展示了 CLTC-P 駕駛循環期間弱柵極驅動和強柵極驅動的功耗。

CLTC-P 駕駛循環內弱驅動的累積能量為 1.407kWh，而強驅動的累積能量為 1.375kWh。CLTC-P 的總距離為 14.94km，因此弱驅動和強驅動的平均功耗分別為 93.9Wh/km 和 92.03Wh/km。

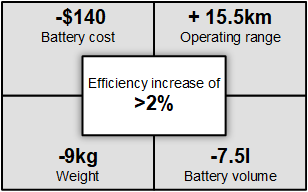

在 CLTC-P 駕駛循環期間使用可調柵極驅動強度可將效率提高 2%。以 72kWh 電池為例，這將帶來圖 3-7 所示的四項關鍵改進。效率提高 2% 可以在相同的里程下節省 140 美元的電池成本（重量減輕 9kg，電池體積減小 7.5l），或者可以增加行駛里程 15.5km。

能耗和逆變器效率取決于車輛類型。車輛重量、最大速度和輪胎半徑只是必須考慮的部分因素。不同的車輛也需要不同的功率才能在一個駕駛循環內達到相同的速度。如果車輛重量更重，則需要更大的功率，因此可調柵極驅動強度具有更大的影響力。對能耗有很大影響的另一個重要因素是駕駛方式。更頻繁加速需要更頻繁使用可調柵極驅動強度，而這種駕駛方式的效率提升會更多。
