2.2 帶寬 (BW)
帶寬是表征許多電氣系統性能的重要參數。多路復用器的帶寬表示可通過多路復用器傳輸的信號的頻率上限。該推導基于低通濾波器電路，該電路用作展示低通濾波器行為的通用系統模型。
濾波器不會導致顯著衰減的頻率范圍稱為通帶，而濾波器會導致顯著衰減的頻率范圍稱為阻帶。RC 低通濾波器始終從通帶逐漸過渡到阻帶。這意味著無法識別濾波器停止傳遞信號并開始阻斷信號的具體頻率。工程師需要一種簡便的方法來總結濾波器的頻率響應，而這就是截止頻率概念的用途所在。
RC 低通濾波器的截止頻率是輸入信號振幅減小 3dB（振幅減小 3dB 相當于功率降低 50%）時的頻率。因此，截止頻率也稱為 –3dB 頻率。“帶寬”一詞是指濾波器的通帶寬度，對于低通濾波器，帶寬等于 –3dB 頻率（如圖 2-1 所示）
了解信號多路復用器的帶寬能力有助于確定多路復用器是否滿足目標應用的性能要求。

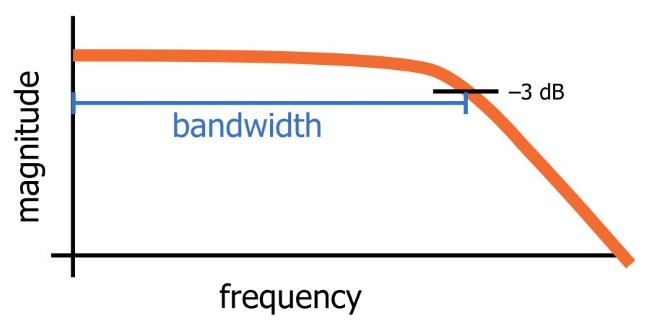

圖 2-1 低通濾波器的帶寬
