4.3.2.1 觸控按鈕
假設觸控按鈕位于拉手（內側左側）的右側（外側）。1.4cm x 2.1cm 矩形傳感器位于 5mm 厚聚碳酸酯塑料的內表面上。如果我們假設這種情況可以用理想化的平行板電容器來近似處理，那么當手指按壓外表面時，我們可以預計電容約為 C ≈ ε?o?ε?r?A/d = 8.85?10?-12??5?(0.014)?(0.021)/0.005 = 2.17pF。這種情況下假設手指按壓外表面的面積至少與聚碳酸酯內表面上的傳感器一樣大。
我們還可以將觸控按鈕上沒有任何手指的情況近似看作平行板電容器的間隔距離遠大于傳感器尺寸。在此前提下，假設距離 d 為 30mm。因此，可以得到電容 C ≈ ε?o?ε?r?A/d = 8.85?10?-12??5?(0.014)?(0.021)/0.030 = 0.43pF。

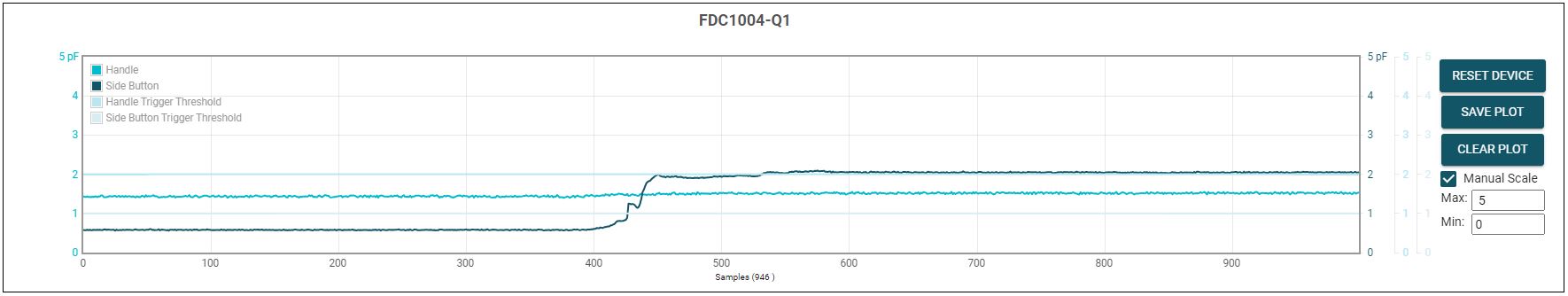

這兩個近似計算結果與該演示中的數值相比如何？圖 4-19 顯示了該演示的 FDC1004 輸出與時間樣本的關系圖，在第 400 個和第 500 個樣本之間時，手指放在觸控按鈕上。手指放在按鈕上之前，FDC1004 報告傳感器電容約為 0.5pF 至 0.6pF，這一數值在一定程度上符合我們的粗略計算結果。手指放在按鈕上之后，報告的電容會穩定到 2pF 至 2.1pF，這一數值接近于我們上面的近似計算結果值。
圖 4-19 演示觸控按鈕：FDC1004 在按壓手指之前和之后報告的電容
