4.1 使用磁感應功能進行車門開關檢測
在轉換檢測應用中通常使用霍爾效應開關，如圖 4-1 所示。車門的打開和關閉與鉸鏈運動最為相似，即磁體朝著傳感器的方向或遠離傳感器的方向擺動。

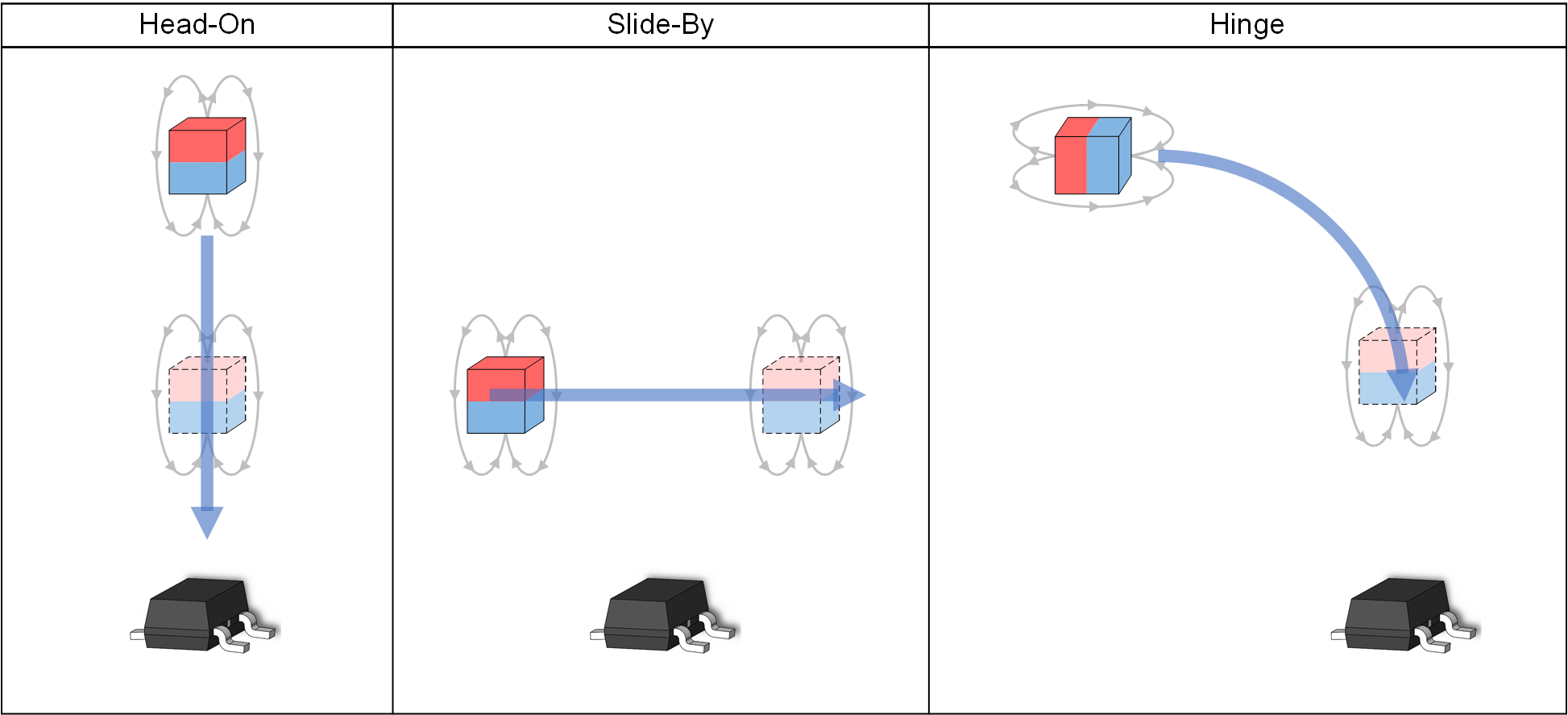

圖 4-1 轉換檢測設計實現示例此功能的磁性實現方案需要在車門中嵌入磁體，以便在車門打開和關閉時以鉸鏈運動方式移動磁體。霍爾效應開關安裝在車門框架中與磁體相對的位置，用于檢測是否存在磁場。諸如 TMAG5131-Q1 等全極開關可以針對南磁場或北磁場觸發（如圖 4-2 所示），而單極開關只能針對一種極性觸發。
圖 4-2 全極霍爾效應開關運行方式主要目標是在設計系統時讓轉換區域空間坐標位于與 BOP 最大值和 BRP 最小值規格相關的空間坐標內。
實現轉換檢測時需要考慮的重要變量包括磁體尺寸和類型、霍爾效應開關選擇以及磁體和開關的位置。TI 磁感應模擬器 (TIMSS) 等磁仿真工具有助于確定這些變量并促進快速設計迭代。
