兩個匯流條可以單獨連接到 VC 通道,如圖 5-7 所示。第一個匯流條連接至通道 VC4 - VC3。對于電芯均衡路徑,CB4 懸空。同樣,第二個匯流條連接至通道 VC6 - VC7。CB7 也懸空。每個匯流條必須至少相隔兩個通道。

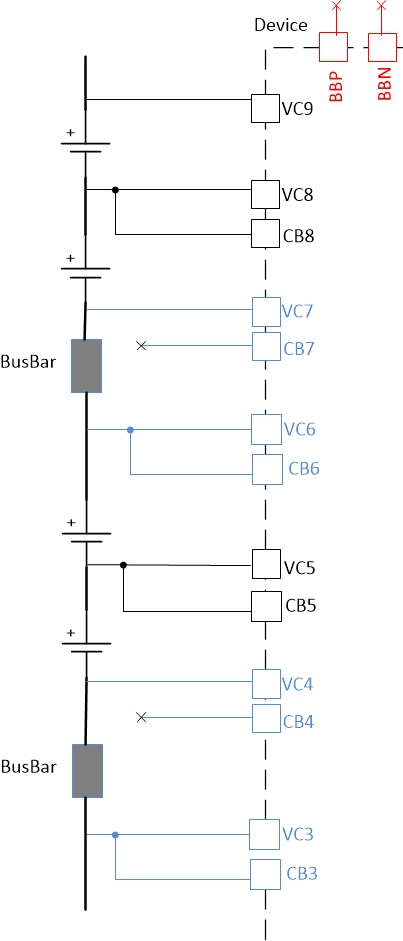

圖 5-7 使用兩個不同 VC 通道的兩個匯流條連接
