4.2.1 非相鄰電芯均衡
通過設置 [AUTO_BAL] = 1 來配置自動均衡控制。在自動均衡控制模式下，以奇偶順序啟用 CBFET。

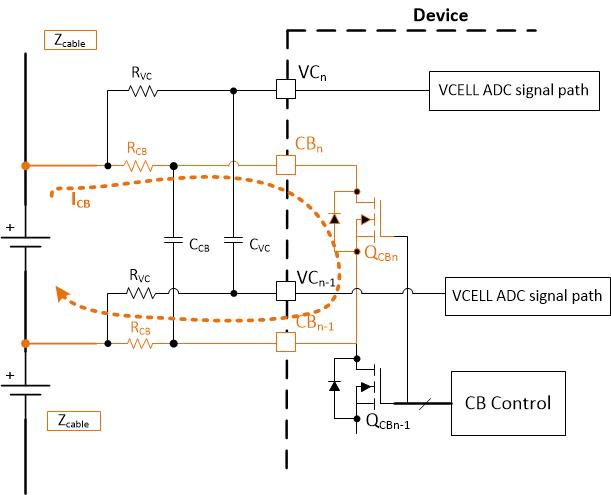

圖 4-2 內部 CB 圖（非相鄰電芯均衡）圖 4-2 顯示了電芯均衡電流路徑。電芯均衡電流 (ICB) 取決于電芯電壓 (VCELL) 和均衡路徑的電阻 (2 × RCB + RDS(ON))。公式如方程式 2 所示。RCB 是串聯電阻。RDS(ON) 是內部 FET 導通時的電阻。路徑的總電阻越高，流經的電芯均衡電流就越低。
為了獲得目標電芯均衡電流，可通過以下兩個步驟選擇 RCB。
第 1 步：選擇 RCB 值
考慮最高 RDS(ON) 和最高工作溫度下的期望電芯均衡電流，使用方程式 3 中的公式來計算 RCB 值。
第 2 步：計算 RCB 額定功率
RCB 的額定功率可通過在最小 RDS(ON) 下的最高電芯均衡電流計算得出。圖 4-3 中顯示了一個示例計算，說明如何選擇 RCB 值和額定功率來獲得所需的電芯均衡電流。
方程式 2.
方程式 3.

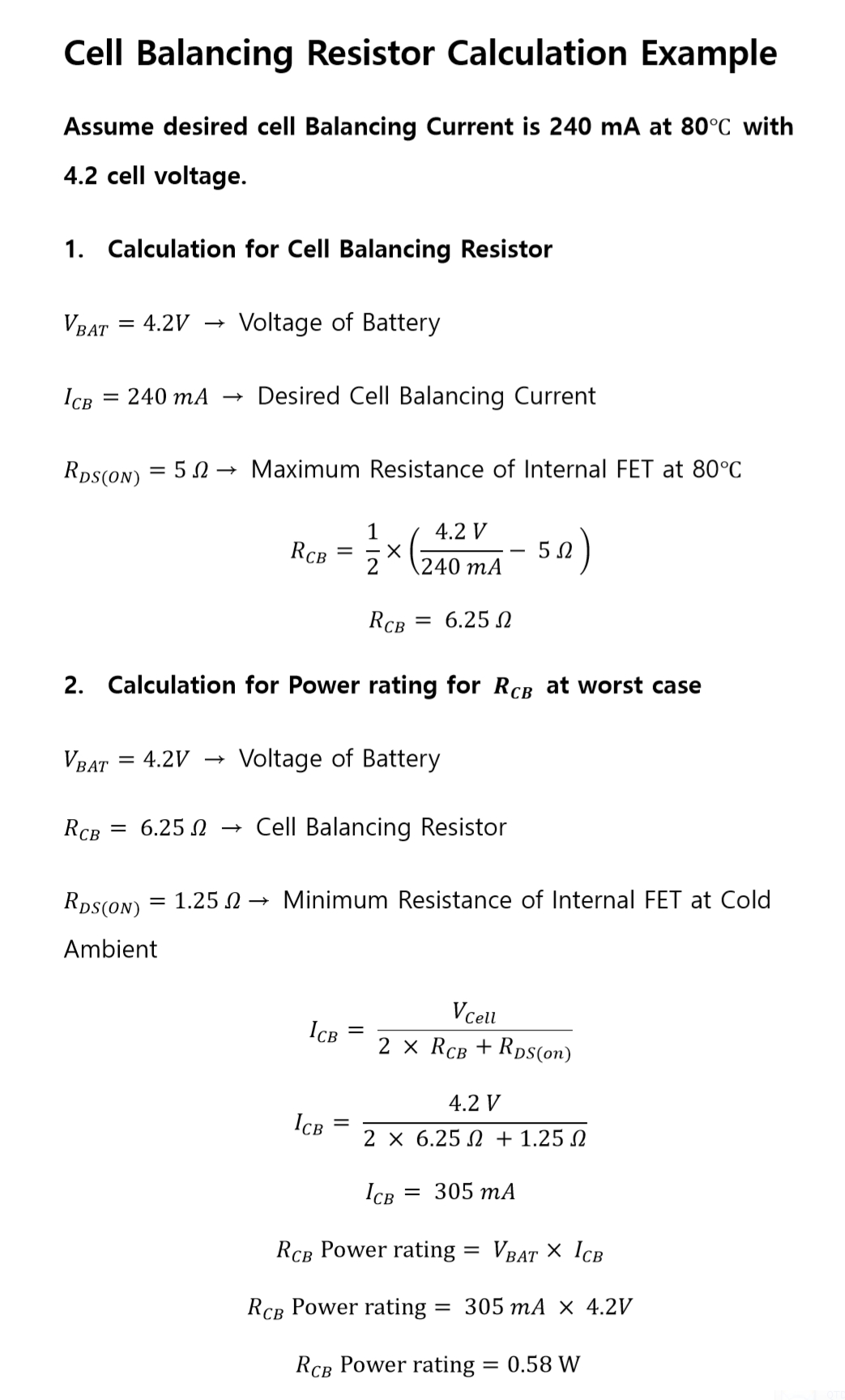

圖 4-3 電芯均衡電阻器示例計算被動均衡會向裸片散熱，從而隨著均衡電流的增加而提高裸片溫度。有關建議的最大均衡電流隨環境溫度變化的說明，請參閱 BQ79616-Q1、BQ79616H-Q1、BQ79614-Q1、BQ79612-Q1 符合功能安全標準的汽車 16S/14S/12S 電池監控器、平衡器和具有集成電流檢測功能的集成硬件保護器數據表。
