ZHCAD93B December 2020 – June 2025 BQ79600-Q1 , BQ79612-Q1 , BQ79614-Q1 , BQ79616-Q1 , BQ79652-Q1 , BQ79654-Q1 , BQ79656-Q1
在正常運行期間,主機會向基底器件發送 WAKE 或 SLEEPtoACTIVE ping,就會向其余棧器件生成相應的音調,如圖 8-5 所示。在系統開發過程中,如果需要僅向菊花鏈中的部分器件發送 WAKE 或 SLEEPtoACTIVE,則主機可以使用 CONTROL1[SEND_WAKE] 或 CONTROL1[SEND_SLPTOACT] 位。SHUTDOWN 和 HW_RESET ping 或音調主要用作通信恢復嘗試。因此,這些 ping/音調不可傳播。

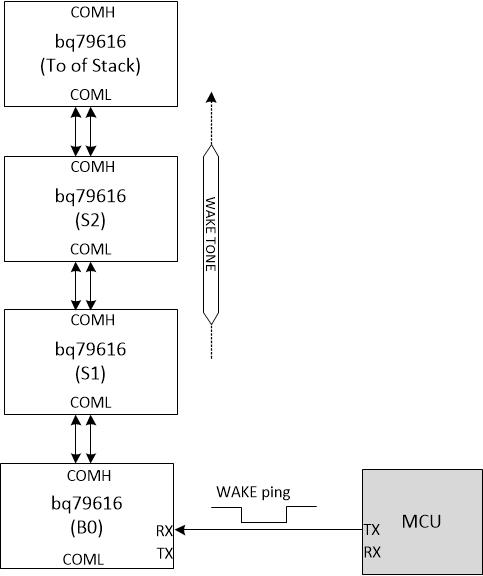

圖 8-5 Ping 或音調傳播圖
