5.2 典型連接

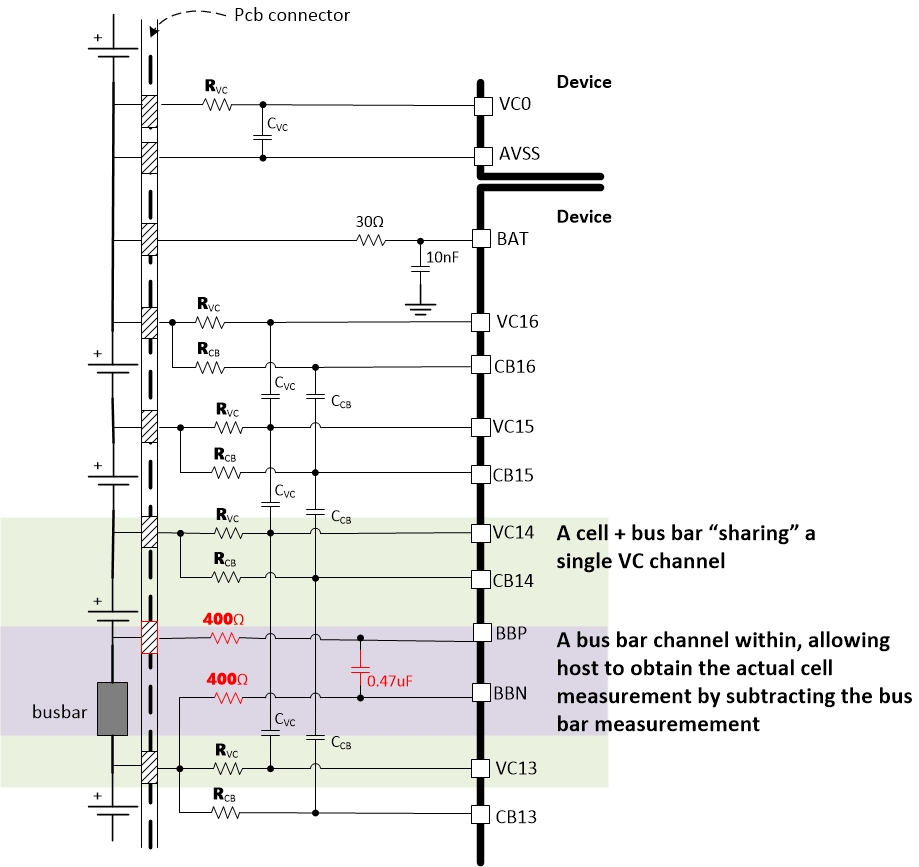

當將匯流條連接到 BBP 或 BBN 時，其允許電芯和匯流條共享單個電芯通道（VC 通道）（請參閱 圖 5-3）。通常，這種連接會給系統的電芯測量帶來額外的 IR 誤差。該器件支持通過 BBP 或 BBN 實現專用匯流條通道，從而允許主機測量匯流條電壓，以獲得實際的電芯測量值。
如果匯流條連接到任何中間 VC 通道，則圖 5-3 中的連接適用。也就是說，在單個器件中，有一個電芯連接在 BBP 或 BBN 通道的上方和下方。為了支持匯流條通道上的熱插拔，該器件僅需要在 BBP 或 BBN 引腳上各連接一個 400Ω 濾波電阻器，并在 BBP 或 BBN 引腳上各連接一個 0.47μF/16V 差分電容器。

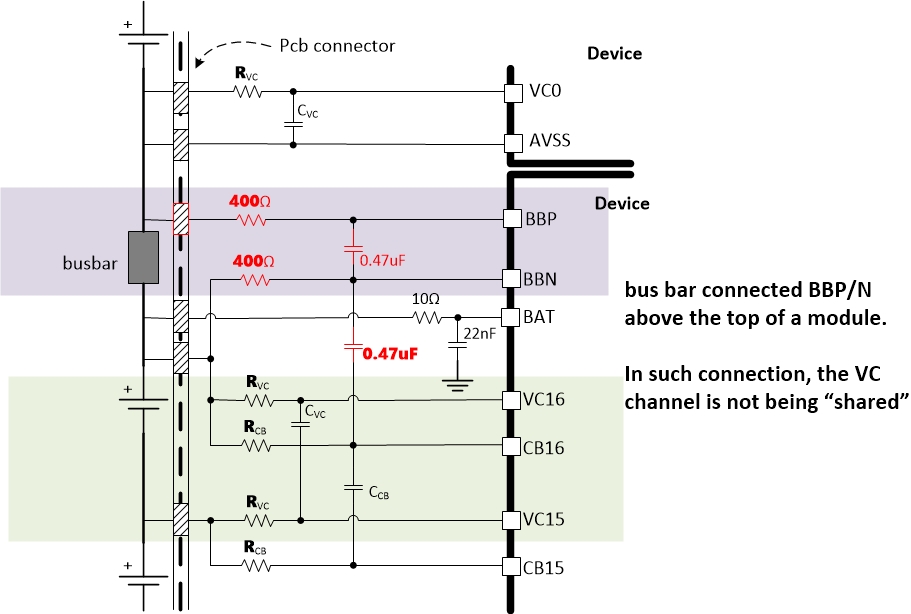

如果連接到 BBP 或 BBN 的匯流條放置在模塊頂部（請參閱 圖 5-4），則此類連接是 BBP/N 情況下的例外，即不共享電芯通道。在此連接中，通過 VC 通道進行實際的電芯測量，主機不需要執行另外計算。
如果匯流條連接到模塊頂部，則圖 5-4 中的連接適用，其中在單個器件中，匯流條上方未連接任何電芯。為了支持匯流條通道上的熱插拔，除了在 BBP 或 BBN 引腳上各連接一個 400Ω 濾波電阻器外，還要在 BBP 或 BBN 引腳上各連接一個 0.47μF/16V 差分電容器。如果在頂部電芯上方使用了匯流條，則需要一個額外的 0.47μF/16V 差分電容器，從 BBN 連接到頂部 CB 引腳。這個額外的電容器形成從模塊中的所有電芯到匯流條的完整電容器梯，從而在熱插拔期間允許在電容器梯上分配高尖峰電壓。
