ZHCAC27A June 2020 – May 2022 DRV8300
選擇 BLDC 驅動器時,第一步是確定哪種架構最適合應用。架構種類繁多,涵蓋適用于中低功率應用的集成 FET 驅動器以及支持大功率電機驅動系統的柵極驅動器。此外,TI 的 BLDC 產品系列還提供集成控制驅動器,用于有傳感器和無傳感器正弦和梯形控制。#ID-B8DFEBC7-D0CD-432C-AA1D-EE42AD7D21AA 展示了 TI BLDC 產品系列中的各種電機驅動器架構,例如柵極驅動器(藍色)、集成 FET 驅動器(藍色 + 紫色)和有傳感器與無傳感器集成控制(綠色 + 藍色或綠色 + 藍色 + 紫色)。

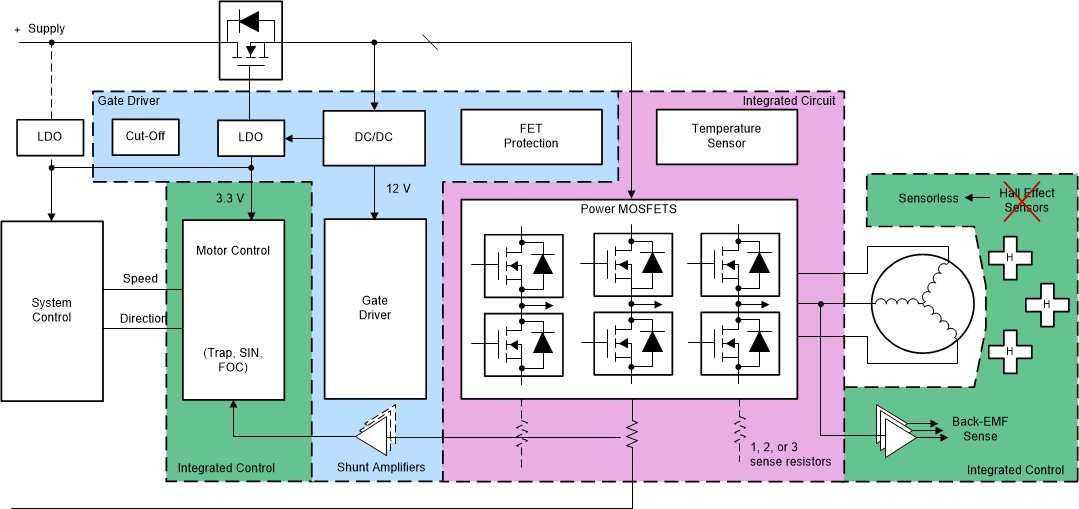

圖 2-1 電機驅動器架構
