ZHCAC27A June 2020 – May 2022 DRV8300
2.3.2 正弦波
正弦換向是另一種換向方法，它一次驅動電流流經全部三個相位，并且所有三個電機繞組中的電流波形在 180 度電角內平滑地呈正弦變化（#T6233142-3）。來自定子的正弦磁通會吸引永磁轉子，從而使轉子平穩旋轉。具有正弦反電動勢 (BEMF) 的電機會產生非常低的扭矩紋波，因?yàn)殡姍C(jī)電流也是正弦波形且傳遞的扭矩是恒定的。這意味著電機噪音小，功效高。然而，在正弦換向中，由于換向在整個 180 度電角內發生，并且沒有高阻態窗口，因此開關損耗很高。
在有傳感器控制中，會根據轉子位置生成換向信號（每個相位的可變 PWM 占空比波形），以便驅動 MOSFET 并生成定子電流的平滑正弦調制。無傳感器控制中實現了換向查找表。根據 BEMF 估算，換向信號會驅動 MOSFET，以便生成定子電流的平滑正弦調制。

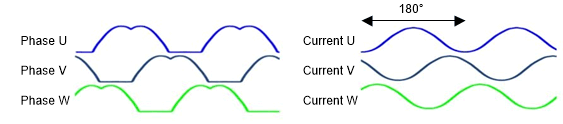

圖 2-4 正弦控制 (180°)
