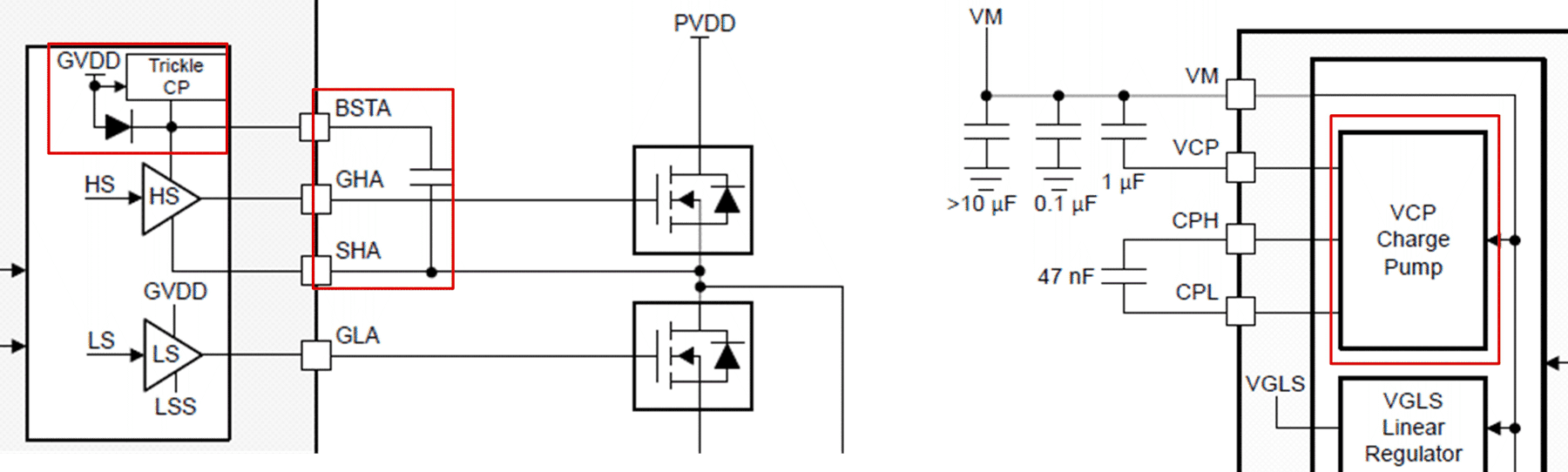

外部功率級中的高側 N 型 MOSFET 需要比電機電壓高大約 10V 的電壓，才能完全增強 MOSFET。在某些應用中，此 FET 需要在整個 PWM 周期內（100% 占空比支持）導通，這在提供穩壓柵極電壓和柵極電流的設計中帶來了挑戰。TI 提供了兩種集成選項來支持高側 MOSFET 增強所需的 100% 占空比：自舉或電荷泵架構。

自舉架構使用外部自舉電容器來通過外部提供或內部生成的柵極驅動電壓 (GVDD) 提供高側 MOSFET 增強。為了刷新自舉電容器，必須斷開高側 FET，并且必須在最短時間內導通低側 FET。為了支持 100% 占空比，器件中集成了涓流電荷泵，以便增強高側 MOSFET。自舉架構成本低、集成度小，且效率高。

電荷泵架構集成了倍增或三倍電荷泵控制器，用于調節來自電機驅動器電源電壓的高側柵極驅動電壓。這樣就無需使用外部自舉電容器，并且只需兩個電容器即可實現電荷泵運行。倍增或三倍電荷泵可滿足更低的最低電源電壓要求，從而生成高側 MOSFET 柵極驅動電壓。
