3.5 同步和位采樣
除了一種特殊用例外，所有位時間都以指揮官節點的位時序作為參考。同步字節由“0x55”（8 個由 1 和 0 交替構成的位，以 0 開頭）組成，其本質上就是給定頻率的時鐘信號。該模式的下降沿用于實現同步，它與開始位和停止位（總共 10 位）相結合，因此響應者節點的同步總共需要 4 個下降沿。這還使得能夠準確地測量位寬 (TBIT)。不過，市場上采用的不同同步方法在位采樣（不一定都在開始位的下降沿）方面有所不同，因此 LIN 2.2 規范中移除了開始位采樣規范。這樣一來，支持開始位采樣的所有方法便可以滿足位域同步時序要求（tBFS，定義為 TBIT 典型值的 1/16 或 TBIT 最大值的 2/16）。

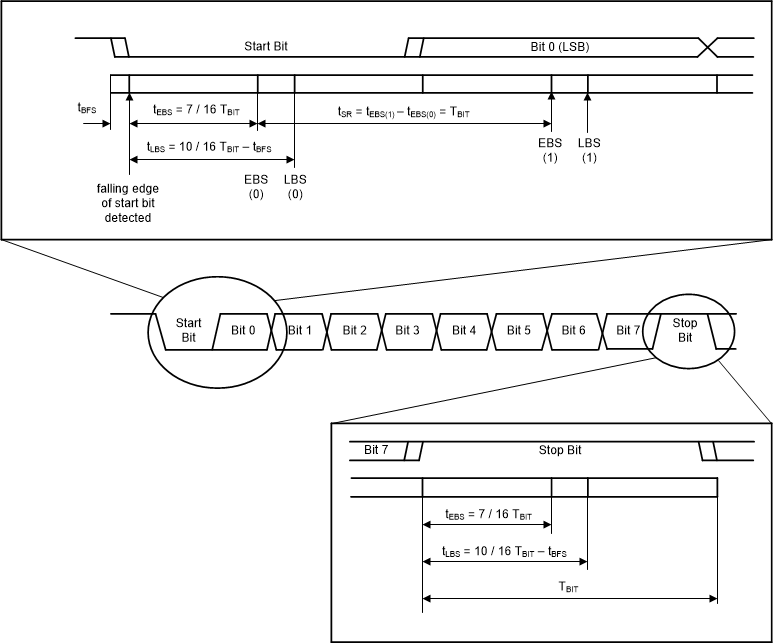

圖 3-4 位采樣示意圖響應器節點完成同步后，必須準確地對每個位進行采樣，以確保 LIN 儀表組能夠正確地解析報文。每個位都應該在第一個位樣本 (tEBS) 和最后一個位樣本 (tLBS) 之間進行采樣；tLBS 取決于 tBFS，如Equation1 所示：
Equation1. tLBS = 10/16 TBIT – tBFS
TEBS 定義為 7/16 TBIT 最小值。然后，以采樣率 (tSR) 對第一個位之后的其余位進行采樣。這些基于前一個位 (n – 1) 的第一個位樣本和當前位 (n) 的第一個位樣本，如以下公式所示：
Equation2. tSR = tEBS(n) – tEBS(n – 1) = TBIT
