4.3 距離和節點限制
LIN 規范定義了可連接到 LIN 總線的最大節點數量：1 個指揮官節點和 16 個響應者節點，最大電纜線束長度：40m。根據上述定義，與其他通信接口相比，這時不必擔心總線上的節點太多，也不用擔心電纜太長。為了進行正確通信，總線上的電容仍需要保持在合理的范圍內，而這可能會受到電纜長度、節點或總線濾波的影響。
定義中限制了電纜長度和節點數量，因此要注意的唯一參數是任何增加的電容；最好遵循以下原則：在通信速度為 20kbps 時，總線總電容保持在低于或接近 10nF。圖 4-1、圖 4-2 和圖 4-3 展示了標稱電容量產生的影響，以及電容過大時會出現的情況。當電容過大時，上升沿無法及時達到完整電壓電平來傳輸下一個位，因此會出現位解析錯誤，如 RXD 波形所示。

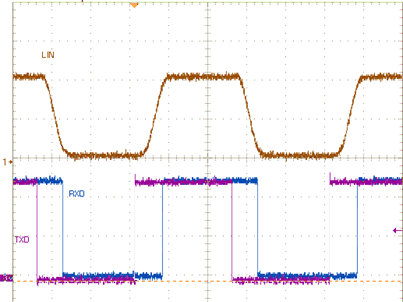

圖 4-1 具有 220pF 電容的 LIN 總線，20kbps 報文

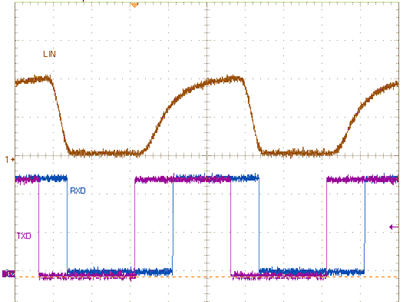

圖 4-2 具有 10nF 電容的 LIN 總線，20kbps 報文

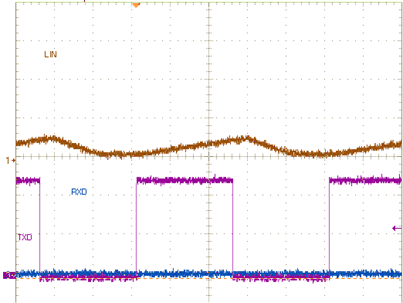

圖 4-3 具有 220nF 電容的 LIN 總線，20kbps 報文
