ZHCABN2 February 2022 UCC14240-Q1
4 單路正隔離式輸出電壓
對于僅需要單路隔離式輸出電壓的 SiC MOSFET 或 IGBT，UC14240-Q1 可配置為在 18V<VDD-VEE<25V 之間進行調節。通過將引腳 33 連接到引腳 34，可以在 VDD 和 VEE 之間連接單個反饋電阻分壓器 R2、R3 以設置調節電壓，如圖 4-1 所示。反饋引腳用作遲滯比較器的反相輸入。同相輸入是一個經過微調的精密 2.5V 電源，內部以 VEEA 為基準。為了獲得最高的電壓設定點精度，請考慮使用容差為 0.1% 的電阻器，其中較低的電阻器 R3 與 VEEA (U1-35) 處的內部電壓基準共享相同的參考點。通過選擇 R3，可以根據Equation8計算 R2。
Equation8.
圖 4-1 中所示的電路是一個示例，顯示 VDD = +20V（相對于 VEE）。VEE 可以任何次級側、低側接地或開關節點、半橋配置的中點為基準，以滿足高側偏置需求。

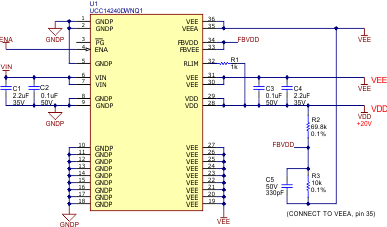

圖 4-1 單路隔離式輸出
