6 雙路正輸出電壓
對于某些直流/直流應用，可能需要一個 VDD1 正電壓和另一個 VDD2 正電壓。圖 6-1 所示的 UCC14240-Q1 配置是 VDD1=+20V 和 VDD2=+5V 的示例。每個示例的可設置范圍為 18V<VDD1<25V 和 2.5V<VDD2<VDD1。應用可能包括在 0V<VGS<VDD1（其中 VDD1 可以為 18V 或更大）范圍內驅動 SiC，并使用 VDD2=5V 或 3.3V 來偏置附加的次級側邏輯電路、CAN 收發器、隔離式電壓或電流傳感器，或提供次級側數字隔離器偏置。

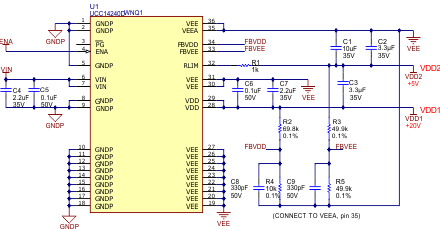

圖 6-1 雙路正隔離式輸出
