去耦電容器為需要大電源電流以響應內部開關的 IC 提供本地電荷源。去耦不足會導致所需的電源電流得不到滿足，這可能會妨礙 IC 正常工作，從而導致發生信號完整性數據錯誤。這要求去耦電容器在所需頻率范圍內提供低阻抗。為了實現這一點，一種常見的方法是在電路板上均勻分布一組去耦電容器。除保持信號完整性之外，去耦電容器還可用作 EMC 濾波器，以防止高頻射頻信號在整個 PCB 中傳播。

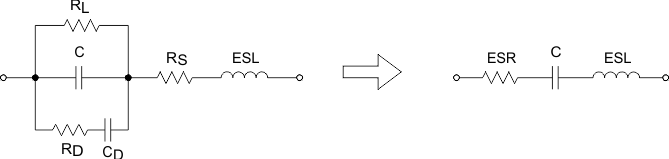

在電源平面和接地平面之間連接電容器時，電源實際上加載了一個串聯諧振電路，其頻率相關的 R-L-C 分量代表實際電容器的等效電路。圖 4-15 所示為初始等效電路的寄生分量及其轉換為串聯諧振電路的情況。

圖 4-15 通過串聯諧振電路建模的電容器損耗

泄漏電阻 R_L 表示低頻時泄漏電流導致的損耗。R_D 和 C_D 表示分子極化導致的損耗 (R_D) 和電介質吸收導致的損耗 (C_D)。R_S 表示電容器的引線和板中的電阻。這三項電阻損耗合并為一個等效串聯電阻 (ESR)。與 ESR 一樣，等效串聯電感 (ESL) 將電容器板和內部引線的電感合并在一起。

請注意，電容器連接過孔雖然具有較低的阻抗，但會產生很大的串聯電感。因此，通過在每個電容器端子上使用兩個過孔來降低過孔電感。

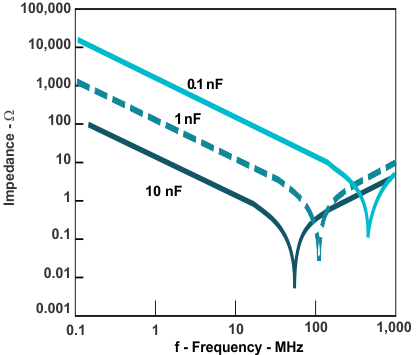

圖 4-16 所示為 10nF 電容器的電容器阻抗 (Z) 隨頻率變化的情況。在遠低于自諧振頻率 (SRF) 的頻率下，容抗占主導地位。隨著頻率不斷接近 SRF，感抗產生的影響逐漸變大，試圖中和容性分量。在 SRF 下，容抗和感抗相互抵消，僅 ESR 有效。請注意，ESR 取決于頻率，并且與普遍觀點相反，在 SRF 下不會達到其最小值。不過，此時阻抗 Z 會達到最小值。

圖 4-16 電容器阻抗與頻率之間的關系

在分布式去耦網絡中并聯電容器起作用的原因是總電容會增加到 C_TOT = C x n，其中 n 是使用的去耦電容器的數量。由 X_c = 1/(ω x C) 可知，對于低于 SRF 的頻率，電容器阻抗會降至 X_c = 1/(n x ω x C)。類似地，這對電感也成立。此處 L_TOT = L/n，由于 X_L = ω x L，對于高于 SRF 的頻率，阻抗會降至 X_L = ω x L/n。

設計可靠的去耦網絡時必須將低至直流的較低頻率考慮在內，這需要采用大型旁路電容器。因此，若要在低頻下提供足夠低的阻抗，應在穩壓器的輸出端和 PCB 供電點放置 1μF 至 10μF 的鉭電容器。對于更高的頻率范圍，應在每個高速開關 IC 旁放置數個 0.1μF 或 0.01μF 陶瓷電容器。
