在嘗試保持信號完整性、避免噪聲拾取和降低 EMI 時，必須遵循 PCB 布線和組件放置的相關指南。盡管可采取的預防措施似乎無窮無盡，但本節僅提供幾項主要的建議作為布局指導。

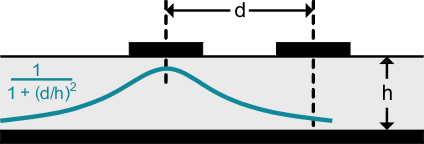

1. 將信號布線的高度保持為布線相對于接地平面高度的 3 倍 (d = 3h)，以將串擾降低至 10%。根據 1/[1 + (d/h)²] 函數，信號布線下方的返回電流密度遞減，因此在 d > 3h 的位置，其密度足夠小，能夠避免在相鄰布線中引起明顯的串擾。
   圖 4-9 分離布線以最大限度地降低串擾
2. 使用 45° 轉角（倒角），而不是直角 (90°) 轉角。直角轉角會使有效布線寬度增加，從而使布線阻抗增加。這會產生額外的阻抗失配，從而導致更高的反射。
   圖 4-10 使用 45° 轉角而非 90° 轉角
3. 要在高噪聲環境中持續運行，應通過過孔將隔離器的使能輸入端連接到適當的參考平面，即將高電平使能輸入端連接到 V_CC 平面，并將低電平使能輸入端連接到接地平面。
4. 在過孔旁或在一組過孔之間布線時，確保過孔間隙部分不會使下方接地平面上的返回電流路徑中斷。如果過孔間隙部分位于返回路徑中，則返回電流會沿其周圍具有最小電感的路徑流動。這樣，返回電流可能會在其他信號布線的下方穿過，從而產生串擾并使 EMI 增加。
   圖 4-11 避免過孔空隙部分

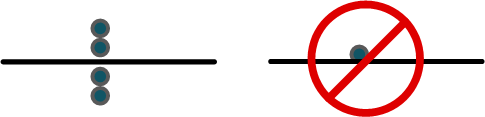

5. 避免使用信號布線來更改層，因為這會導致信號路徑的電感增大。
6. 不過，如果在不同層上進行信號布線是不可避免的，則為每個信號布線過孔配備一個返回布線過孔。在這種情況下，應使用尺寸盡可能小的過孔，以使增加的電感達到最小。
7. 使用實心電源平面和接地平面來控制阻抗并更大程度地減小電源噪聲。
8. 在隔離器和周圍電路之間使用長度較短的布線，以避免噪聲拾取。數字隔離器通常配有隔離式直流/直流轉換器，通過隔離柵提供電源。由于單端傳輸信令對噪聲拾取很敏感，因此長信號布線可以很容易地拾取附近直流/直流轉換器的開關頻率。
9. 將大容量（即 10μF）電容器放置在靠近電源（如穩壓器）的位置或為 PCB 供電的位置。
10. 將電容器的電源側直接連接到器件的電源端子并通過兩個過孔連接到 V_cc 平面，然后通過兩個過孔將電容器的接地側連接到接地平面，從而在器件上放置較小的 0.1μF 或 0.01μF 旁路電容器。
    圖 4-12 將旁路電容器直接連接到 V_CC 端子
