DS90Ux941AS-Q1 包含一個專用的遠程中斷引腳 (REM_INTB)。該引腳可直通由已連接的 FPD-Link III 解串器（例如 DS90Ux948-Q1）發出的 INTB 信號。在有效鏈路連接期間，解串器 INTB_IN 的值會反映到 DS90Ux941-Q1 REM_INTB 引腳上。在雙路 FPD3 模式下，REM_INTB 引腳指示由已連接的雙路功能解串器發出的 INTB_IN。

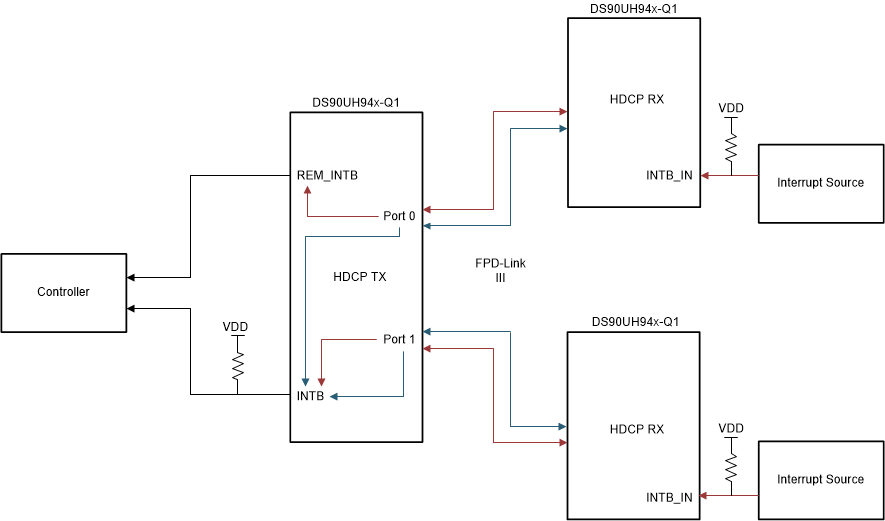

如果連接了多個解串器，則 REM_INTB 通常會指示多個解串器中 INTB_IN 引腳的組合中斷。如果任一條連接報告了遠程中斷，則組合中斷便會生效。如果需要，遠程中斷控制器（REM_INTB_CTRL，地址 0x30）允許來自兩個解串器的獨立遠程中斷。圖 10-2 所示為獨立遠程中斷的接收器中斷傳播的典型圖。

REM_INTB_MODE 字段的選項 0001 將端口 0 遠程中斷帶到 REM_INTB 引腳，并將端口 1 遠程中斷帶到 INTB 引腳。對于 INTB 引腳，遠程中斷會與 HDCP 中斷寄存器源結合，但只有通過 HDCP_ICR 寄存器啟用 HDCP 中斷后，HDCP 中斷才有效。

請注意，在分離器模式下，端口 0 和端口 1 上的鎖存行為和邏輯狀態不同

端口 0 (REM_INTB)：

• REM_INTB 在遠程解串器上輸出與 INTB_IN 相反的邏輯電平
• REM_INTB 不像非分離器模式那樣進行鎖存

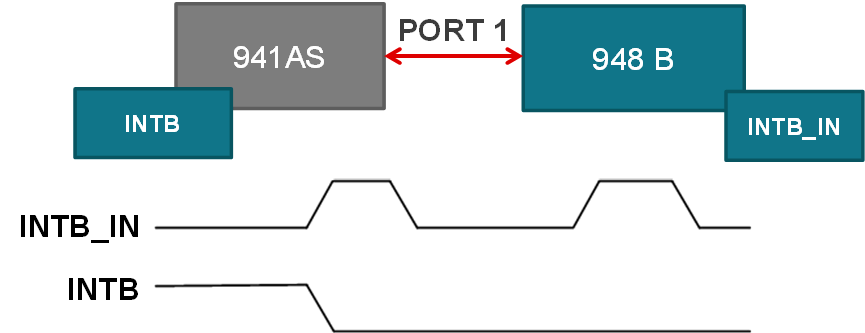

端口 1 (INTB)：

• INTB_IN 從低電平轉換為高電平后，INTB 鎖存到低電平
• 通過讀取 HDCP_ISR 寄存器 (0xC7) 可將 INTB 鎖存器清除為高電平
• 如果讀取 0xC7 時 INTB_IN 仍為高電平，則中斷不會清除。為了清除 INTB 鎖存器，INTB_IN 必須在讀取 0xC7 之前恢復到邏輯低電平

在分離器模式下處理接收器中斷的順序如下：

端口 0：

1. INTB_IN 被端口 0 上的下游器件拉高或拉低
2. DS90Ux941AS-Q1 上的 REM_INTB 引腳自動輸出與 INTB_IN 相反的邏輯電平
3. 由于 REM_INTB 在分離器模式下不鎖存，必須配置系統軟件以忽略正在進行的轉換，直到中斷得到響應
4. 系統軟件可采取行動以訪問端口 0 上的遠程中斷源（例如，觸摸控制器），從而清除 INTB_IN 信號并使其恢復到原來的低電平或高電平狀態
5. REM_INTB 將還原到與 INTB_IN 相反的邏輯電平

端口 1：

1. INTB_IN 被端口 1 上的下游器件拉高
2. DS90Ux941AS-Q1 上的 INTB 引腳將從高電平轉換為低電平并鎖存到低電平狀態
3. 如果控制器檢測到 INTB 為低電平且 HDCP 中斷功能為啟用狀態，則控制器會讀取 HDCP_ISR 寄存器以確定中斷源。這樣會清除 HDCP 發送器上的中斷并釋放 INTB，但前提是該中斷來自其中一個 HDCP 接收器器件。
4. 如果仍未清除 INTB，則中斷來自連接到 INTB_IN 的遠程中斷源，因此，控制器必須訪問遠程中斷源（例如，觸摸控制器）的狀態寄存器來清除下游中斷并在端口 1 上將 INTB_IN 恢復到邏輯低電平
5. 一旦 INTB_IN 引腳在端口 1 上恢復到邏輯低電平，控制器就會讀取 HDCP_ISR 寄存器以清除 INTB 鎖存器并在 DS90Ux941AS-Q1 上將 INTB 恢復到邏輯高電平

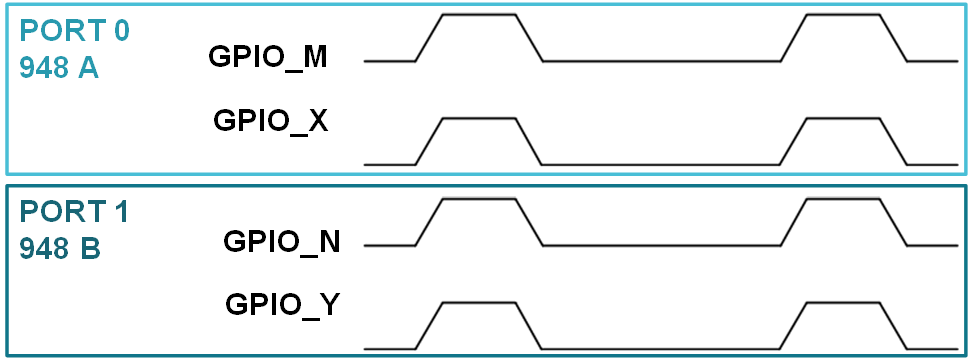

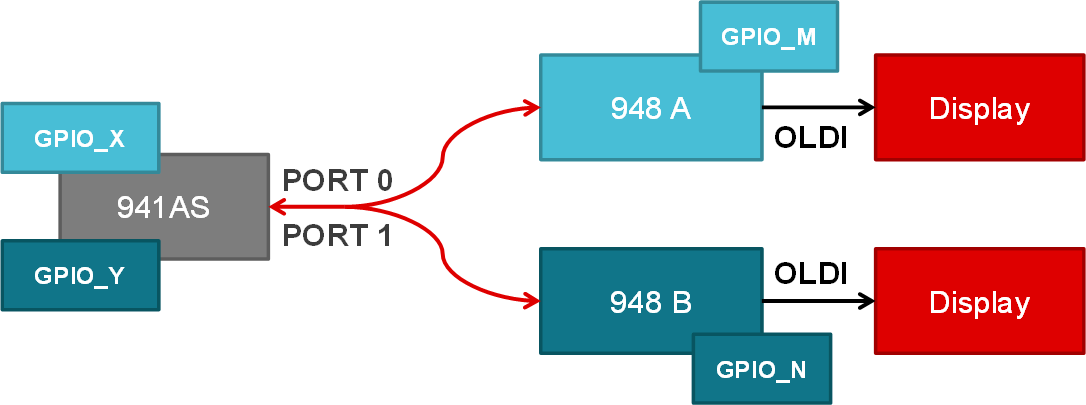

如果系統無法使用上述中斷邏輯，則可改用標準 GPIO 模式從連接到分離器模式下每個遠程解串器的外設器件（例如，觸摸控制器）發送中斷信號。使用標準 GPIO 信號時，兩個信號都不會鎖存，并且遠程 GPIO 信號的邏輯電平將與本地 GPIO 信號的邏輯電平匹配（無反轉）。GPIO 配置如第 3.4 節所述
