HDCP 發送器可通過 INTB 引腳向所連接的控制器生成中斷信號。這種方法允許控制器處理身份驗證流程的某個部分，或指示鏈路狀態或身份驗證中的錯誤。INTB 引腳是可與其他中斷源共享的開漏、低電平有效信號。HDCP 中斷控制寄存器（HDCP_ICR，地址 0xC6）啟用各種中斷條件，而 HDCP 中斷狀態寄存器（HDCP_ISR，地址 0xC7）用于監控中斷條件。HDCP_ICR 的位 0 是全局中斷使能位，必須與至少一個其他中斷使能位一起設置才能在低電平有效的 INTB 引腳上產生中斷。

在檢測中斷時，控制器必須讀取 HDCP_ISR 寄存器以確定中斷條件。HDCP_ISR 的位 0 指示是否發生了中斷，而各個狀態位指示觸發了哪些條件。讀取 HDCP_ISR 也會清除中斷，從而釋放 INTB 引腳。如果需要，控制器隨后可讀取 HDCP_STS 寄存器以確定當前器件狀態。有關可用中斷條件的詳細信息，請參閱數據表中的 HDCP_ICR 和 HDCP_ISR 寄存器定義。

接收器中斷（HDCP_ICR 和 HDCP_ISR 寄存器的位 5）是一種特殊情況。該中斷用于將外部中斷從 HDCP 接收器 INTB_IN 引腳傳播到 HDCP 發送器中斷引腳 (INTB)。該中斷為低電平有效，處理方式與其他中斷條件類似。當控制器檢測到中斷信號的下降沿時，HDCP 發送器會在中斷條件下鎖存，設置 HDCP_ISR 寄存器中的 IS_RX_INT 位，并將 INTB 引腳置于低電平。要清除中斷信號，控制器必須讀取 HDCP_ISR 以釋放 INTB 并清除 HDCP_ISR。然后，控制器可檢查 HDCP_STS:RX_INT 位以確定 HDCP 接收器 INTB_IN 引腳的當前狀態。在 INTB_IN 信號的下一個下降沿出現之前，INTB 引腳保持無效。圖 10-1 所示為接收器中斷傳播的典型圖。

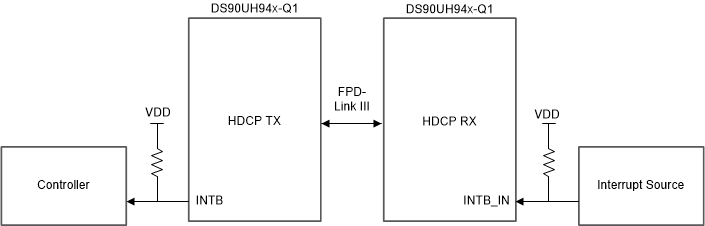

圖 10-1 接收器中斷傳播方框圖

處理接收器中斷的順序如下：

1. INTB_IN 被下游器件拉低。
2. HDCP 發送器將 INTB 拉低。
3. 控制器檢測 INTB 低電平并讀取 HDCP_ISR 寄存器以確定中斷源。這樣會清除 HDCP 發送器上的中斷，從而釋放 INTB。
4. 控制器通常會訪問遠程中斷源以處理下游中斷，從而清除驅動 INTB_IN 的中斷條件。
5. 系統準備好捕捉另一個中斷條件。
