2.1 左/右 3D 格式
DS90Ux941AS-Q1 可將超級幀格式化為與 HDMI 1.4b 規范中規定的并排 3D 格式一致的雙并排（左/右）圖像。系統設計人員可對 DS90Ux941AS-Q1 進行重新編程，將左/右格式的視頻重新格式化為具有交替像素的單圖像，以便對超級幀進行分離。生成的超級幀具有相同數量且相同大小的行，但像素經過重新排序。DS90Ux941AS-Q1 可分離超級幀并將幀發送到兩個獨立的 FPD-Link III 解串器。
為確保正確運行，需要滿足以下要求：
- 圖像必須具有相同的視頻格式（行、像素、消隱間隔）。
- 使用的像素時鐘必須是發送單圖像所需頻率的兩倍。
- 水平消隱分量（前沿、同步周期、后沿）必須是單圖像所需的像素數的兩倍。
- 垂直消隱周期必須與單圖像所需的數量相同。請注意，雙圖像中垂直消隱所需的總時間是單圖像的兩倍，因為該垂直消隱發生的次數是單圖像中行數的兩倍。
- 合并的圖像所允許的最大行大小為 8191 像素（24 位）。

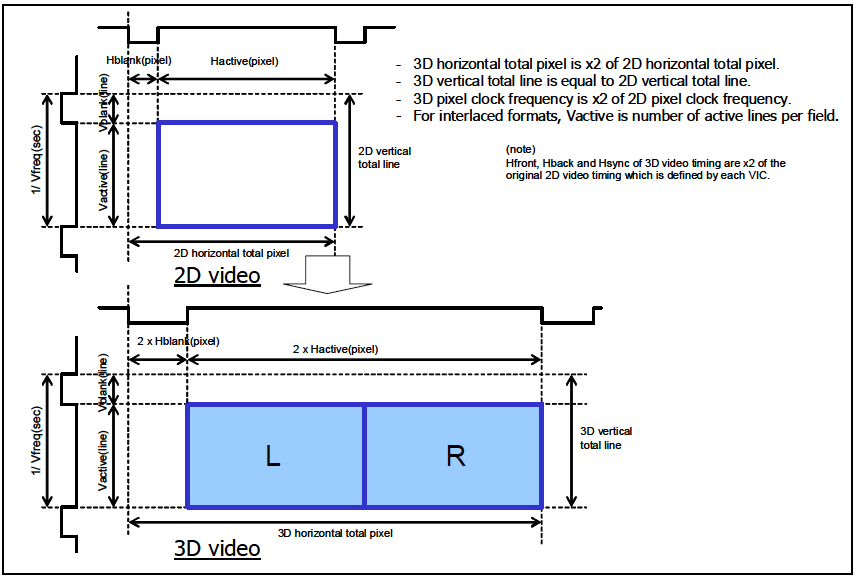

圖 2-1 HDMI 1.4b 并排（完整）3D 格式系統設計人員可設置 BRIDGE_CFG2 寄存器（寄存器 0x56[7]）中的 LEFT_RIGHT_3D 寄存器位來啟用左/右輸入模式。還必須在軟件上設置 2D 圖像行大小 IMG_LINE_SIZE（寄存器 0x32 和 0x33）以及 IMG_DELAY 控制（寄存器 0x34 和 0x35）。IMG_DELAY 用于適當延遲圖像的再生，通常設置為較小的值（例如，12 個時鐘）。IMG_LINE_SIZE 用于配置活動行大小，默認設置為 1280 像素以適應默認的 720p60 時序（60fps 時為 1280x720）。
設計人員還可在 VIDEO_3D_STS 寄存器（寄存器 0x58）中監視左/右視頻處理情況。
