2.3 交替像素 3D 格式
DS90Ux941AS-Q1 將超級幀格式化為具有交替像素的雙圖像，不需要對此圖像格式進行任何特殊處理。該超級幀可由 DS90Ux941AS-Q1 分離，然后發送到兩個獨立的解串器。
為確保正確運行，需要滿足以下要求：
- 圖像必須具有相同的視頻格式（行、像素、消隱間隔）。
- 使用的像素時鐘必須是發送單圖像所需頻率的兩倍。
- 水平消隱分量（前沿、同步周期、后沿）必須是單圖像所需的像素數的兩倍。
- 垂直消隱周期必須與單圖像所需的數量相同。請注意，雙圖像中垂直消隱所需的總時間是單圖像的兩倍，因為該垂直消隱發生的次數是單圖像中行數的兩倍。
- 所允許的最大行大小為 4095 像素（24 位）。

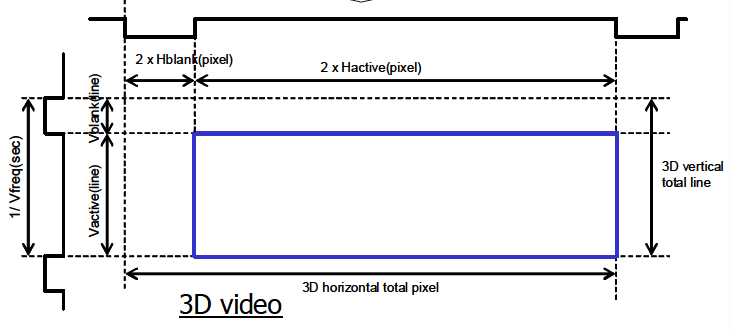

圖 2-3 HDMI 1.4b 交替像素 3D 格式交替像素模式是 DS90Ux941AS-Q1 的默認工作模式。
如果啟用了分離器模式，有兩個選項可正確地重新生成水平同步時序。優選的選項是使用 IMG_DELAY 的默認設置，并啟用寄存器覆蓋以使用 IMG_HSYNC_CTLx 寄存器覆蓋每個端口的水平同步和水平后沿周期。前沿值可由行的總長度（活動行長度 + 水平后沿 + 水平同步）確定。第二個選項是允許自動生成水平同步時序，并將寄存器 0x34 0x35 中的 IMG_DELAY 值設置為大于 3D 圖像的水平同步周期加上水平后沿周期（以像素為單位）。
