2.2 交替行 3D 格式
DS90Ux941AS-Q1 可將超級幀格式化為具有交替行、并與 HDMI 1.4b 規范中規定的交替行 3D 格式一致的雙圖像。DS90Ux941AS-Q1 可通過編程方式將交替行格式的視頻重新格式化為具有交替像素的單圖像，以便對超級幀進行分離。生成的超級幀具有一半的視頻行數，但這些視頻行具有兩倍的長度。該超級幀可由 DS90Ux941AS-Q1 在 FPD-Link III 輸出端進行分離，并將新幀發送到兩個獨立的解串器。
為確保正確運行，需要滿足以下要求：
- 圖像必須具有相同的視頻格式（行、像素、消隱間隔）
- 使用的像素時鐘必須是發送單圖像所需頻率的兩倍。
- 垂直消隱分量（前沿、同步周期、后沿）必須是單圖像所需的視頻行周期數的兩倍。
- 水平消隱周期必須與單圖像所需的像素數相同。請注意，雙圖像中水平消隱所需的總時間是單圖像的兩倍，因為該水平消隱發生的次數是單圖像中行數的兩倍。
- 所允許的最大行大小為 4095 像素（24 位）。

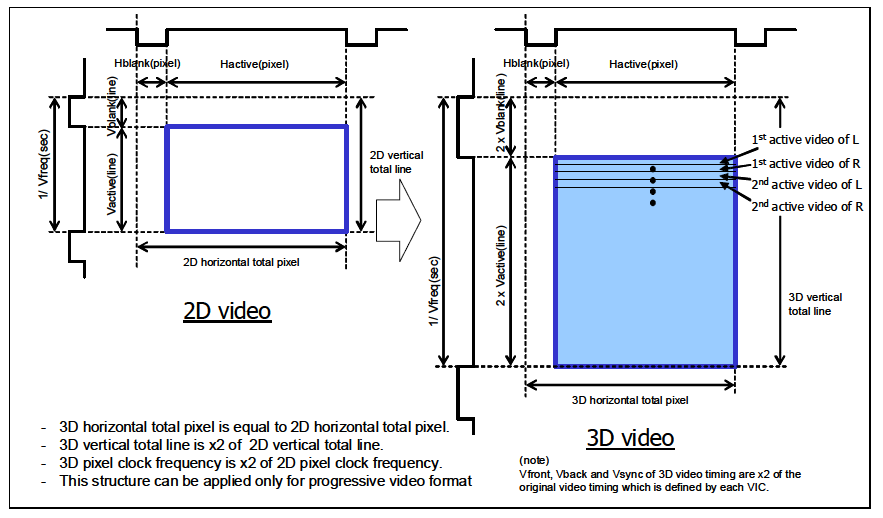

圖 2-2 HDMI 1.4b 交替行 3D 格式設計人員可設置 BRIDGE_CTL 寄存器（寄存器 0x4F[4]）中的 ALT_LINES_3D 寄存器位來啟用交替行模式。
可在 VIDEO_3D_STS 寄存器（寄存器 0x58）中監視交替行視頻處理狀態。
