5 幀裁剪
為了實現幀的非對稱分離，可對生成的輸出圖像進行裁剪。輸入視頻要求與對稱分離的要求相同。超級幀必須包含兩個相同大小的圖像。這些圖像的水平和垂直尺寸都會被裁剪以生成更小的圖像。請注意，時鐘頻率會保持在超級幀頻率的一半。此外，水平和垂直消隱間隔會隨著裁剪幅度的增加而增加。

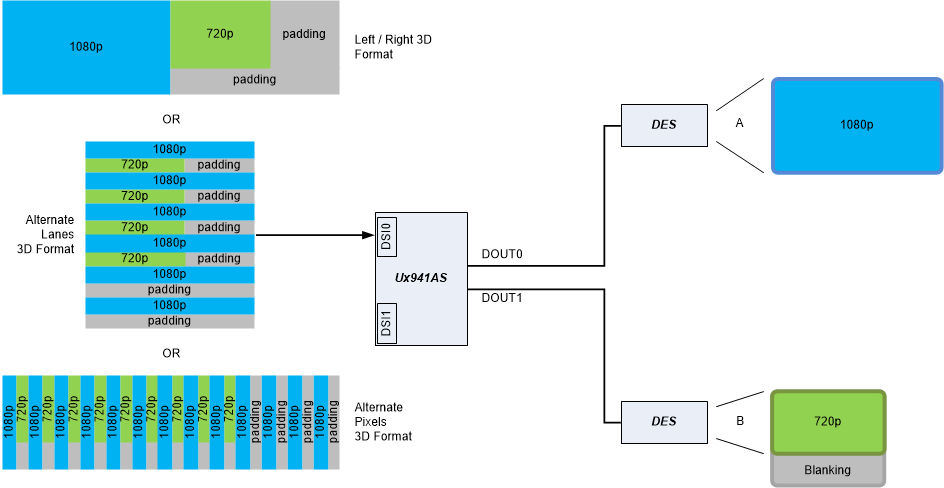

圖 5-1 所示為 DSI0（也可以是 DSI1）上的一個超級幀流輸入，它被分離成了兩個不同的視頻分辨率。當接收到超級幀時，該超級幀會重新格式化為交替像素 3D 格式，然后再分離成兩個圖像。接下來會對生成的圖像中的一個或兩個圖像執行裁剪功能以獲得所需的分辨率，然后會將圖像轉發到兼容的解串器和所連接的顯示屏。
圖 5-1 非對稱分離與裁剪工程師可對每個圖像啟用圖像裁剪以處理不對稱分離。若要裁剪每個圖像，工程師必須在Topic Link Label5.1所述的寄存器中對水平和垂直尺寸進行編程。幀的原點始于活動視頻的開頭，如下面的圖 5-2 所示。通常，對于非對稱分離，活動視頻的水平和垂直尺寸差異會被添加到較小視頻的前沿。不過，在超級幀圖像中，生成的圖像會發生偏移，使得前沿和后沿具有不同的值。圖 5-2 所示為生成的裁剪圖像與消隱參數之間的關系。

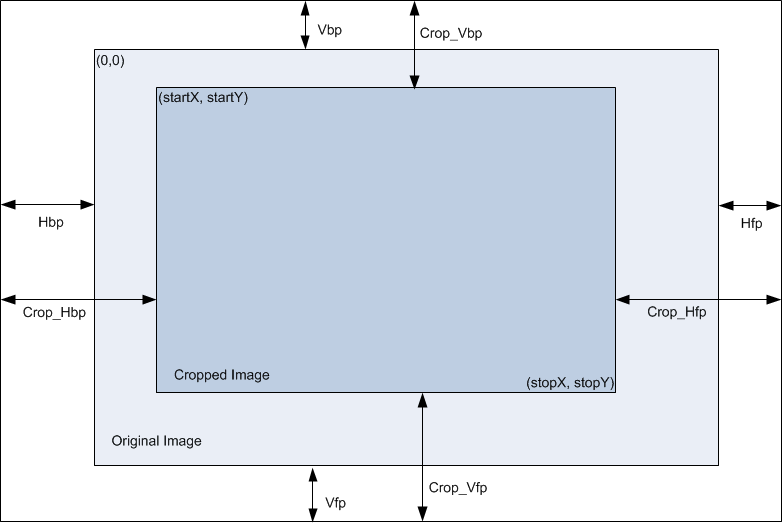

圖 5-2 裁剪示例
