5.12 典型特性
VCC1 = 3.3V 或 5V、從 VCC1 至 GND1 的 0.1μF 電容器、VCC2 = 15V、從 VCC2 至 VEE2 的1μF 電容器、CLOAD = 1nF、TJ =–40°C 至 +125°C（除非另有說明）
| CLOAD = 150nF |
| IN+ = L | IN– = H |
| 占空比 = 50% | T = 25°C |
| IN+ = H | IN– = L |
| fSW = 1kHz |

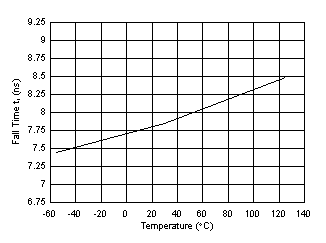

圖 5-14 下降時間與溫度間的關系

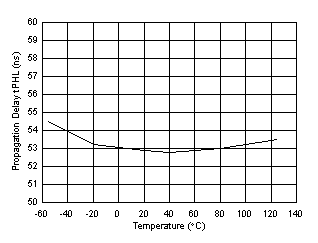

圖 5-16 傳播延遲時間 tPHL 與溫度間的關系
| fSW = 1kHz | RGH = 0Ω | RGL = 0Ω |
圖 5-20 VCLAMP-TH 與溫度間的關系
| CLOAD = 150nF |
| IN+ = H | IN– = L |
| IN+ = L | IN– = H |
| 占空比 = 50% | T = 25°C |

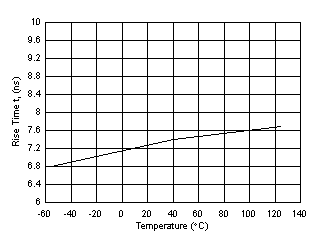

圖 5-13 上升時間與溫度間的關系

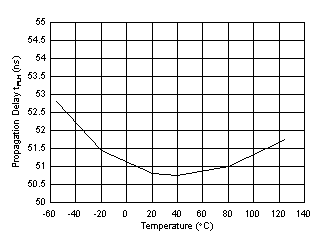

圖 5-15 傳播延遲時間 tPLH 與溫度間的關系
| fSW = 1kHz | RGH = 0Ω | RGL = 0Ω |

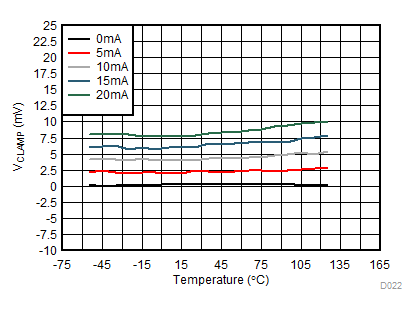

圖 5-19 VCLAMP 與溫度間的關系
