3 說明
UCC5350-Q1 是一款單通道隔離式柵極驅動器，具有 5A 最小峰值拉電流和 5A 最小峰值灌電流，專為驅動 MOSFET、IGBT 和 SiC MOSFET 而設計。UCC5350-Q1 具有米勒鉗位或分離輸出選項。CLAMP 引腳除了可將晶體管柵極連接到輸出端之外，還用于將柵極連接到內部 FET，以防止米勒電流造成假接通。借助分離輸出選項，可以使用 OUTH 和 OUTL 引腳單獨控制柵極電壓的上升和下降時間。
器件信息
| 器件版本 | 特性 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|---|
| UCC5350MC-Q1 | 米勒鉗位，12V UVLO | DWV SOIC-8 | 7.5mm × 5.85mm |
| D SOIC-8 | 3.91mm x 4.9mm | ||
| UCC5350SB-Q1 | 分離輸出，8V UVLO | D SOIC-8 | 3.91mm x 4.9mm |
(1) 有關所有可選封裝，請參閱節 14。

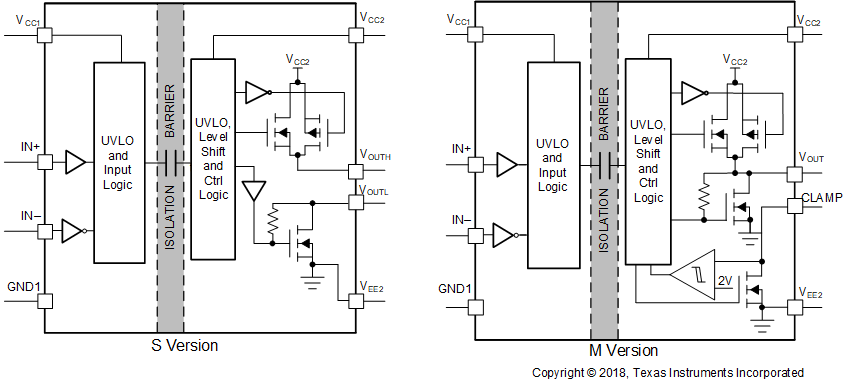

功能框圖（S 和 M 版本）
