7.4.12.4 FLT 引腳上的過熱保護 (OTP)
UCC28781 使用連接到 FLT 引腳的外部 NTC 電阻器 (RNTC) 對轉換器熱點附近的熱關斷溫度進行編程。NTC 關斷閾值 (VNTCTH) 為 0.5V，流經 RNTC 的內部電流源為 50μA，產生 10kΩ 的熱敏電阻關斷閾值。如果 NTC 電阻保持低于 10kΩ 狀態的時間超過 50μs，則會觸發 OTP 故障事件。當 NTC 電阻器遠離控制器但靠近熱點時，50μs 的延遲 (tFLT(NTC)) 允許在 FLT 引腳和 AGND 引腳之間放置一個濾波電容器 (CFLT)。為避免由于 RUN 變?yōu)楦唠娖蕉鸬?OTP 故障，CFLT 應設計為在 tFLT(NTC) 內允許 VFLT 增加到高于 VNTCTH。另一方面，如果 NTC 電阻器靠近控制器并且沒有連接到檢測布線的潛在噪聲耦合路徑，則不需要 CFLT。
為了恢復，在 OTP 故障后，0.5V 閾值會增加到 1.15V，因此 NTC 電阻必須增加到 23kΩ 以上才能復位 OTP 故障。該閾值變化提供了安全的溫度遲滯，有助于在下一次 VO 重新啟動嘗試之前使降低熱點溫度，從而降低元件的熱應力。如果不使用 FLT 引腳，該引腳可保持懸空，但不能連接到 REF 引腳，因為會錯誤觸發線路 OVP。
重輸出負載條件下的散熱問題是 OTP 的主要設計考慮因素，重負載工作模式 AAM 允許控制器持續處于運行狀態，因此 50μs 延遲允許 VFLT 觸發 OTP。根據實際的 BUR 引腳設置，在 AAM 下運行 50% 至 60% 的負載。為節省待機功耗，在 ABM、LPM、SBP1 和 SBP2 等輕負載模式的突發關斷時間內禁用 50μA 電流源。然而，在這些模式下，當運行狀態短于 50μs 且電流源在等待狀態下被禁用時，由于沒有足夠的時間檢測故障，因此將無法觸發 OTP。因此，如果某些設計注意事項仍然要求在輕負載模式下啟動 OTP，則可以通過重復使用輸入 OVP 的 4.5V 閾值來進行第二個 OTP 配置。如圖 7-40 所示，上 NTC 電阻器和下電阻器在 REF 引腳與 FLT 引腳之間構成一個電阻分壓器。750μs 的延遲與控制器的等待狀態條件無關，因此在輕負載模式下仍可觸發 OTP 故障。

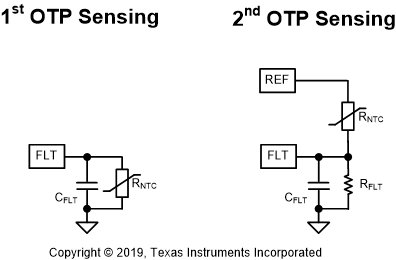

圖 7-40 用于在 FLT 引腳上實現 OTP 的兩個連接

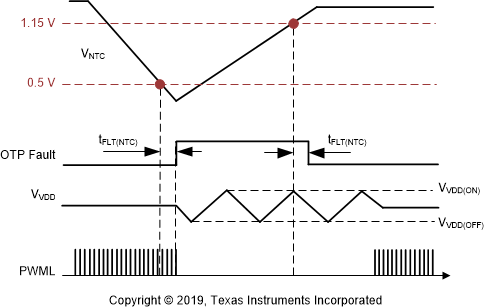

圖 7-41 FLT 引腳和 AGND 引腳之間的 NTC 的 OTP 時序圖
