封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DWK|14
- DW|16
- DFJ|28
散熱焊盤機械數據 (封裝 | 引腳)
- DW|16
訂購信息

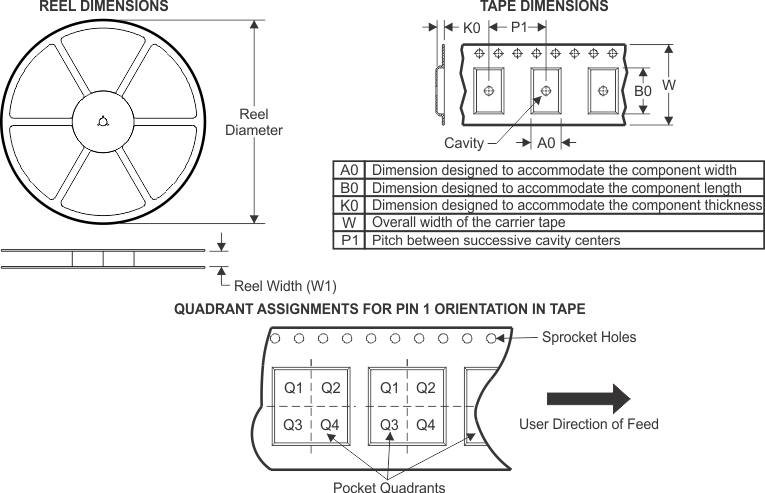

13.1 卷帶包裝信息
| 器件 | 封裝 類型 |
封裝圖 | 引腳 | SPQ | 卷帶 直徑 (mm) |
卷帶 寬度 W1 (mm) |
A0 (mm) |
B0 (mm) |
K0 (mm) |
P1 (mm) |
W (mm) |
Pin1 象限 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCC21551AQDWKRQ1 | SOIC | DWK | 14 | 2000 | 330 | 16.4 | 10.75 | 10.7 | 2.7 | 12 | 16 | Q1 |
| UCC21551AQDWRQ1 | SOIC | DW | 16 | 2000 | 330 | 16.4 | 10.75 | 10.7 | 2.7 | 12 | 16 | Q1 |
| UCC21551BQDWKRQ1 | SOIC | DWK | 14 | 2000 | 330 | 16.4 | 10.75 | 10.7 | 2.7 | 12 | 16 | Q1 |
| UCC21551CQDWKRQ1 | SOIC | DWK | 14 | 2000 | 330 | 16.4 | 10.75 | 10.7 | 2.7 | 12 | 16 | Q1 |
| UCC21551DQDWKRQ1 | SOIC | DWK | 14 | 2000 | 330 | 16.4 | 10.75 | 10.7 | 2.7 | 12 | 16 | Q1 |

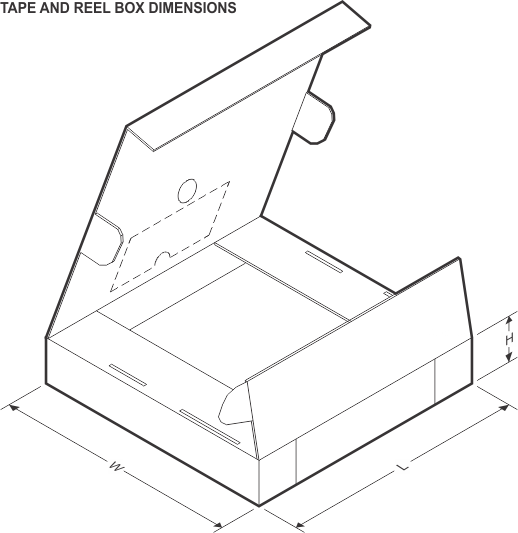

| 器件 | 封裝類型 | 封裝圖 | 引腳 | SPQ | 長度 (mm) | 寬度 (mm) | 高度 (mm) |
|---|---|---|---|---|---|---|---|
| UCC21551AQDWKRQ1 | SOIC | DWK | 14 | 2000 | 353 | 353 | 32 |
| UCC21551AQDWRQ1 | SOIC | DW | 16 | 2000 | 353 | 353 | 32 |
| UCC21551BQDWKRQ1 | SOIC | DWK | 14 | 2000 | 356 | 356 | 35 |
| UCC21551CQDWKRQ1 | SOIC | DWK | 14 | 2000 | 356 | 356 | 35 |
| UCC21551DQDWKRQ1 | SOIC | DWK | 14 | 2000 | 356 | 356 | 35 |
