ZHCSPU2H December 2022 – October 2024 UCC21551-Q1
PRODMIX
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 電源相關建議
- 10布局
- 11器件和文檔支持
- 12修訂歷史記錄
- 13機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DWK|14
- DW|16
- DFJ|28
散熱焊盤機械數據 (封裝 | 引腳)
- DW|16
訂購信息
6.1 傳播延遲和脈寬失真度
圖 6-1 顯示了如何從通道 A 和 B 的傳播延遲中計算脈寬失真度 (tPWD) 和延遲匹配 (tDM)。要測量延遲匹配，兩個輸入必須同相，并且將 DT 引腳短接至 VCC 來禁用死區時間。

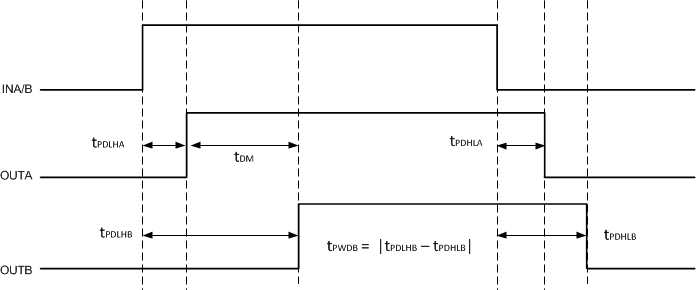

圖 6-1 重疊輸入，禁用死區時間
