7.1 應用信息
TPS736xx-EP 屬于全新一代 LDO 穩壓器系列產品，此系列使用一個 NMOS 導通晶體管來實現超低壓降性能、反向電流阻，且不受輸出電容器的限制。這些特性與低噪聲和使能輸入相結合，使得 TPS736xx-EP 非常適合便攜式應用。該穩壓器系列提供多種固定輸出電壓版本和一個可調輸出版本。所有版本都具有過熱以及過流保護，其中包括折返電流限制。
圖 7-1 顯示了針對固定電壓模型的基本電路連接。圖 7-2 顯示了可調輸出版本 (TPS73601-EP) 的連接。使用 圖 7-2 中的公式，可以計算任一輸出電壓的 R1 和 R2。針對共同輸出電壓的取樣電阻器值顯示在圖 6-2中。為了獲得最佳精度，將 R1 和 R2 并聯，獲得的電阻值大約為 19k?。
圖 7-1 針對固定電壓版本的典型應用電路

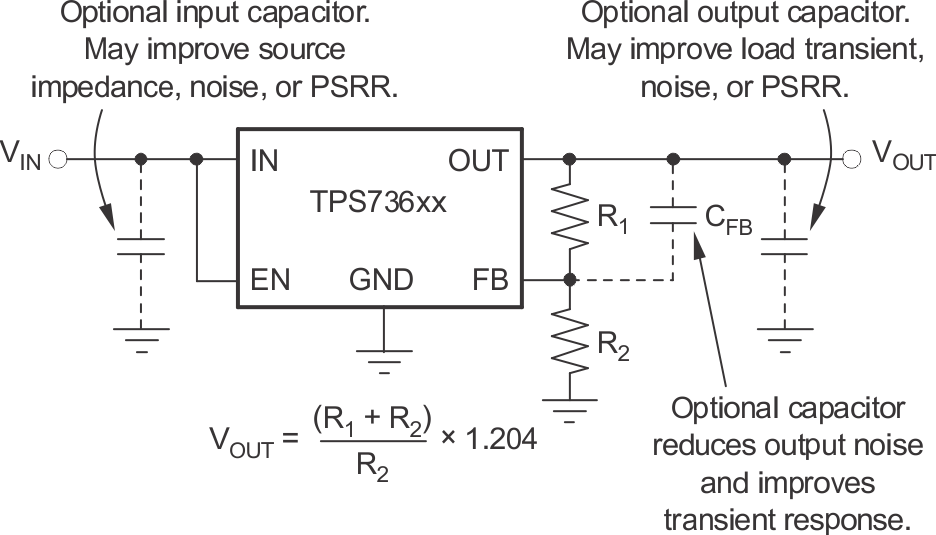

圖 7-2 可調電壓版本的典型應用電路
