ZHCSYR2D April 2006 – August 2025 TPS73601-EP , TPS73615-EP , TPS73618-EP , TPS73625-EP , TPS73630-EP , TPS73632-EP , TPS73633-EP
PRODUCTION DATA
3 說明
TPS736xx-EP 系列低壓降 (LDO) 線性穩壓器使用一種全新的拓撲結構：在一個電壓輸出器配置中使用一個 NMOS 導通元件。這個拓撲結構在使用具有低 ESR 的輸出電容器時保持穩定，可實現無電容器運行。此系列還提供高反向阻斷（低反向電流）和接地引腳電流，該電流在所有輸出電流上幾乎保持恒定。
TPS736xx-EP 使用先進的 BiCMOS 工藝來在傳送低壓降電壓和低接地引腳電流的同時保證高精度。未啟用時，電流消耗低于 1μA，非常適合便攜式應用。低的輸出噪聲（0.1μF CNR 時為 30μVRMS）使得此器件非常適合為 VCO 供電。這些器件受到熱關斷和折返電流限制的保護。
A.

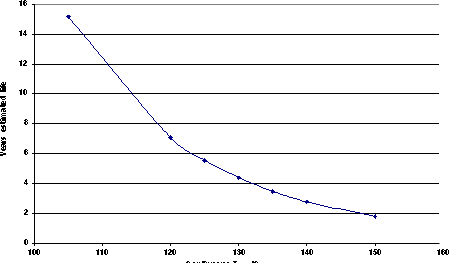

TPS736xxDBVzEP 高溫下預估的器件壽命電遷移故障模式(TJ = TJA × W + TA，標準 JESD 51 條件)
