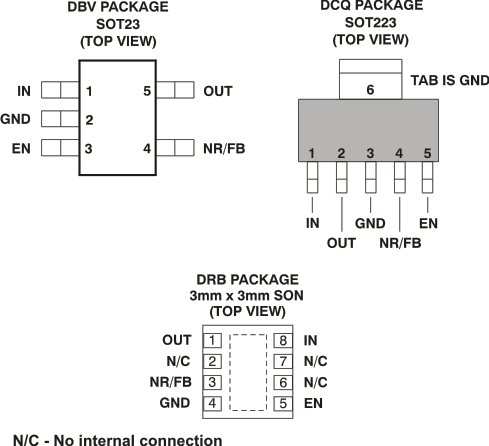

4 引腳配置和功能
表 4-1 引腳功能
| 名稱 | SOT23 (DBV) 引腳編號 | SOT223 (DCQ) 引腳編號 | 3x3 SON (DRB) 引腳編號 | 說明 |
|---|---|---|---|---|
| IN | 1 | 1 | 8 | 未穩壓的輸入電源 |
| GND | 2 | 3、6 | 4，焊盤 | 接地 |
| EN | 3 | 5 | 5 | 使能。驅動 EN 高電平打開穩壓器。將這個引腳驅動為低電平來將穩壓器置于關斷模式。更多詳細信息，請參閱“應用信息”下的“關斷”部分。如未使用，EN 可被連接至 IN。 |
| NR | 4 | 4 | 3 | 僅限固定電壓版本。將一個外部電容器連接到這個引腳來繞開內部帶隙生成的噪聲，同時減少到低電平的輸出噪聲。 |
| FB | 4 | 4 | 3 | 反饋。僅限可調電壓版本。這是為控制環路誤差放大器的輸入，并用于設定器件的輸出電壓。 |
| OUT | 5 | 2 | 1 | 穩壓器的輸出。無需外部電容器實現此穩定性。 |
