5.7 典型特性

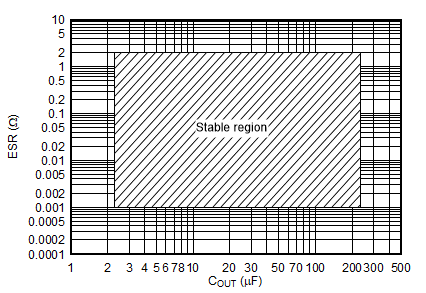

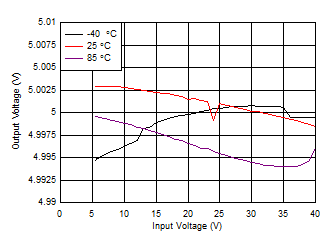

舊芯片：TA = 25°C；新芯片：在 TJ = –40°C 至 +150°C、VIN = 13.5V、IOUT = 100μA、COUT = 2.2μF、1mΩ < COUT ESR < 2Ω 且 CIN = 1μF 條件下指定（除非另有說明）
| VIN = 6V |
（舊芯片）

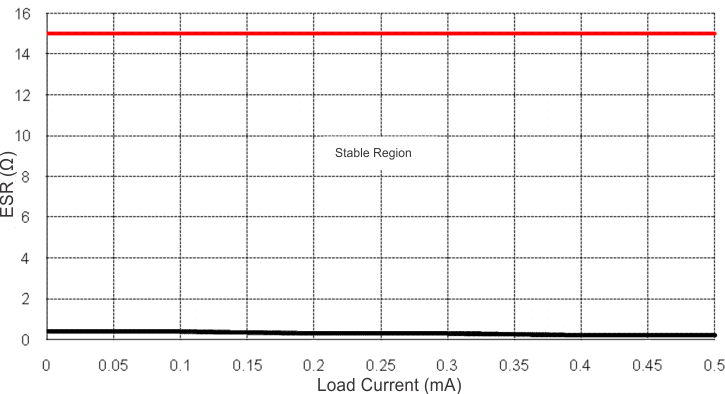

| VOUT = 5V，IOUT = 150mA |
| VOUT = 5V，IOUT = 1mA |
| COUT = 10μF，VOUT = 5V |
（舊芯片）

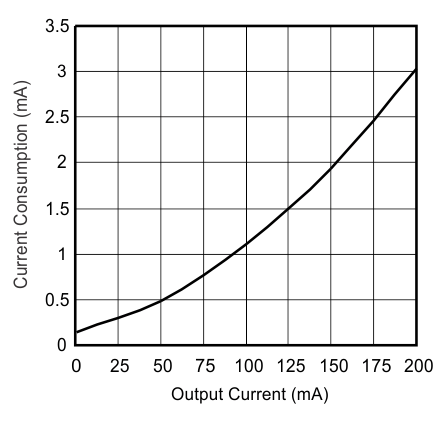

| VI = 13.5V |
（舊芯片）
| TJ = 25°C |
（舊芯片）

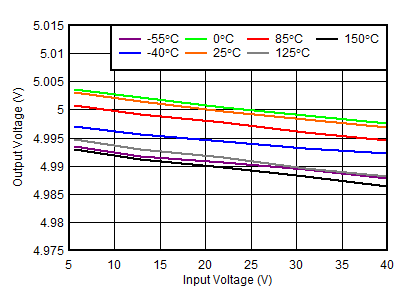

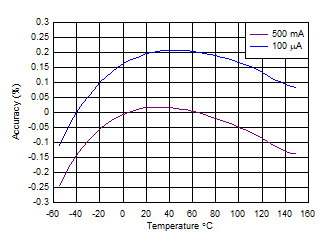

| VIN = 20V |

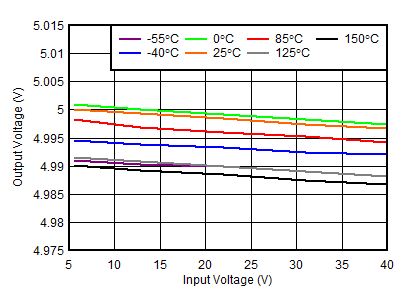

（新芯片）

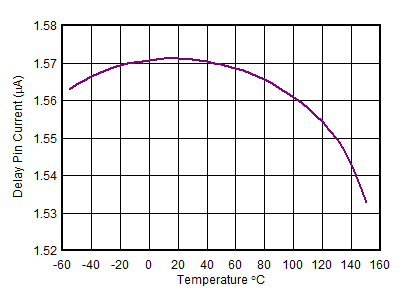

| VDELAY = 1V |

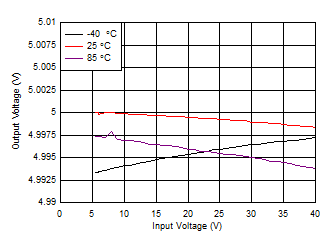

（新芯片）

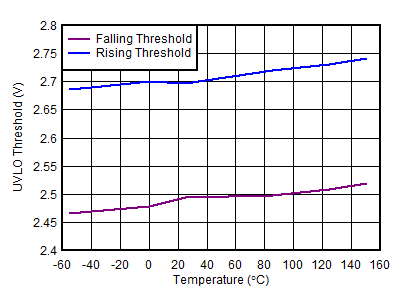

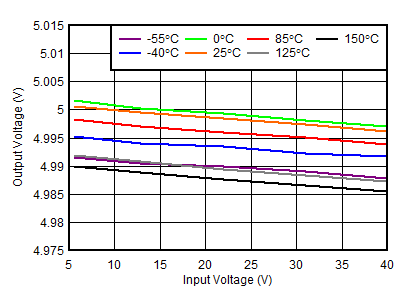

（新芯片）
| VIN = 13.5V、ILoad = 200mA、COUT = 22μF |
| COUT = 10μF (X7R 50V)、VOUT = 5V |
| COUT = 10μF (X7R 50V)、VOUT = 5V |

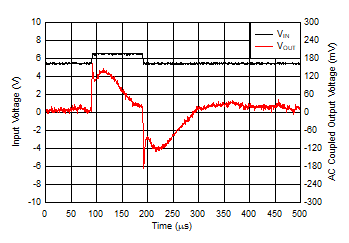

| VOUT = 5V、IOUT = 100mA、VIN = 5.5V 至 6.5V、 上升時間 = 1μs |

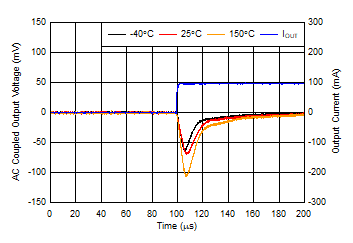

| VOUT = 5V，IOUT = 0mA 至 100mA，壓擺率 = 1A/μs， COUT = 10μF |

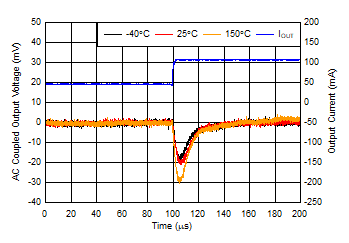

| VOUT = 5V、IOUT = 45mA 至 105mA、壓擺率 = 0.1A/μs、 COUT = 10μF |

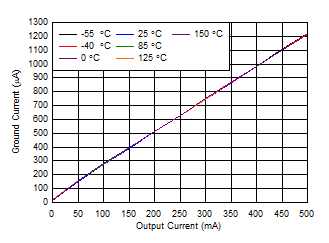

（新芯片）
| VOUT = 5V、IOUT = 0mA 至 150mA、壓擺率 = 1A/μs、COUT = 10μF |
| VOUT = 5V、IOUT = 0mA 至 500mA、壓擺率 = 1A/μs、 COUT = 10μF |

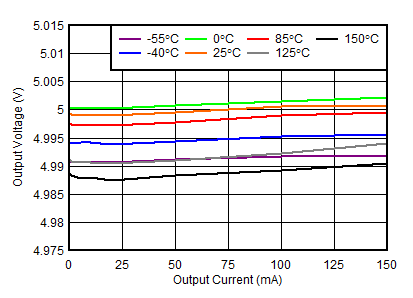

（新芯片）

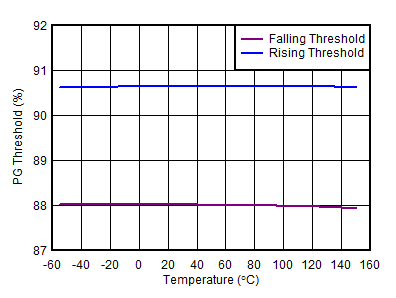

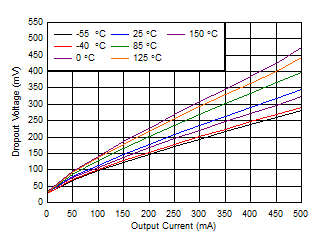

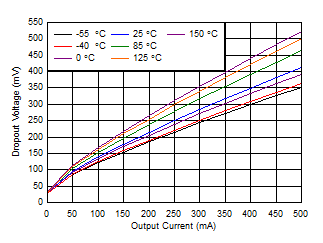

| VIN = VOUT + 1V、VOUT = 90% × VOUT(NOM) |
| VI = 28V |
（舊芯片）

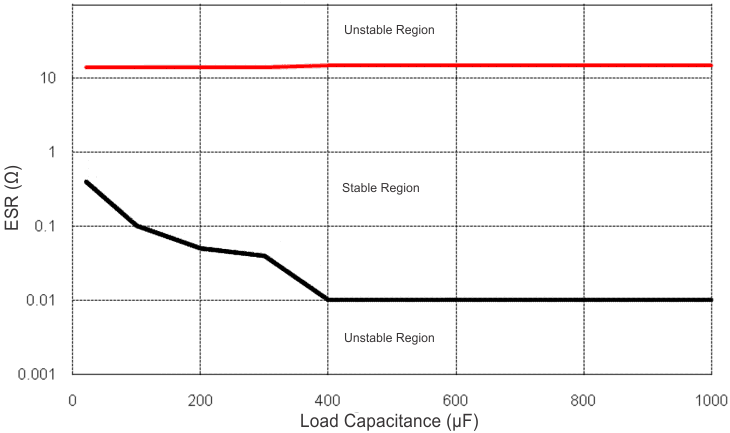

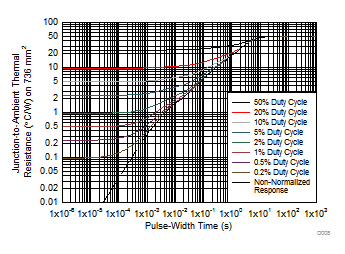

| VOUT = 5V，IOUT = 5mA |
| COUT = 10μF，VOUT = 5V |
| VOUT = 5V |
| VI = 13.5V |
（舊芯片）

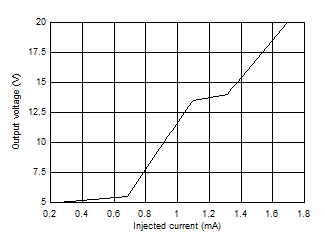

| VIN = 3V |

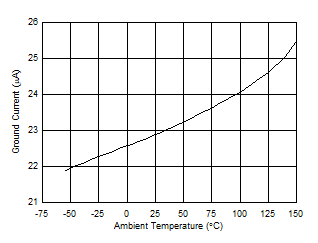

（新芯片）

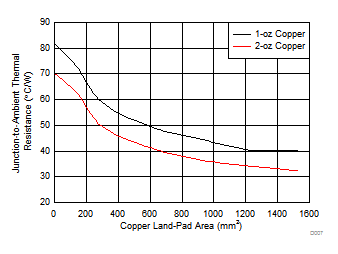

| VI = 13.5V、VD = 1V |
| VI = 13.5V |
| VIN = 13.5V、ILoad = 1mA、COUT = 22μF |
| VIN = 13.5V、ILoad = 400mA、COUT = 22μF |
| COUT = 10μF (X7R 50V)、IOUT = 500mA、VOUT = 5V |
| COUT = 10μF (X7R 50V)、VOUT = 3.3V |

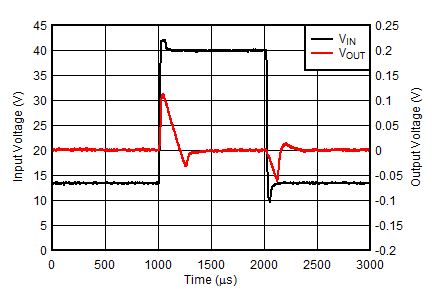

| VOUT = 5V、IOUT = 1mA、VIN = 13.5V 至 45V、 壓擺率 = 2.7V/μs |

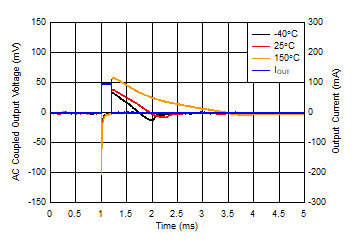

| VOUT = 5V，IOUT = 0mA 至 100mA，壓擺率 = 1A/μs， COUT = 10μF |
| VOUT = 5V、IOUT = 45mA 至 105mA、壓擺率 = 0.1A/μs、 COUT = 10μF |

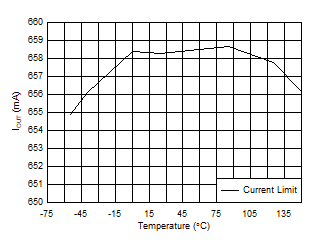

（新芯片）

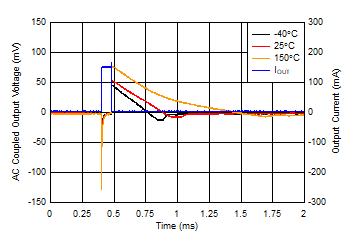

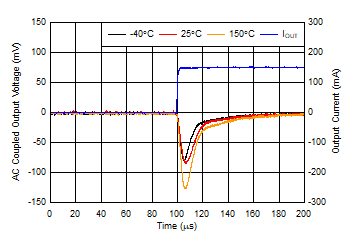

| VOUT = 5V、IOUT = 0mA 至 150mA、壓擺率 = 1A/μs、 COUT = 10μF |
（新芯片）
| VOUT = 5V，IOUT = 150mA 至 350mA，壓擺率 = 0.1A/μs， COUT = 10μF |
（新芯片）

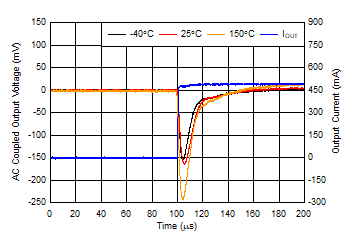

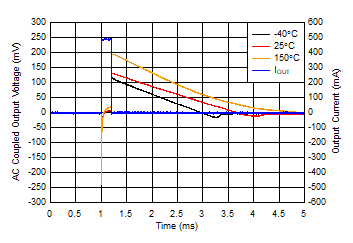

| VOUT = 5V，IOUT = 0mA 至 500mA，壓擺率 = 1A/μs， COUT = 10μF |

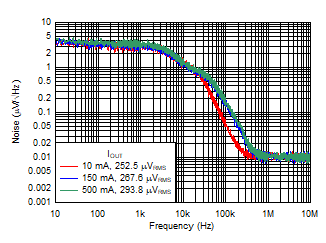

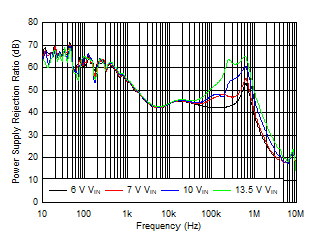

| VIN = 13.5V，VOUT = 5V，IOUT = 150mA，COUT = 10μF |

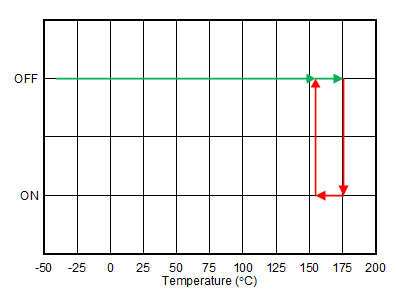

（新芯片）
