8.2.3 應用曲線
舊芯片：IOUT = 200mA、CIN = 22μF 且 COUT = 10μF；新芯片：在 TJ = –40°C 至 +150°C、VIN = 13.5V、IOUT = 100μA、COUT = 2.2μF、1mΩ < COUT ESR < 2Ω 且 CIN = 1μF 條件下指定（除非另有說明）

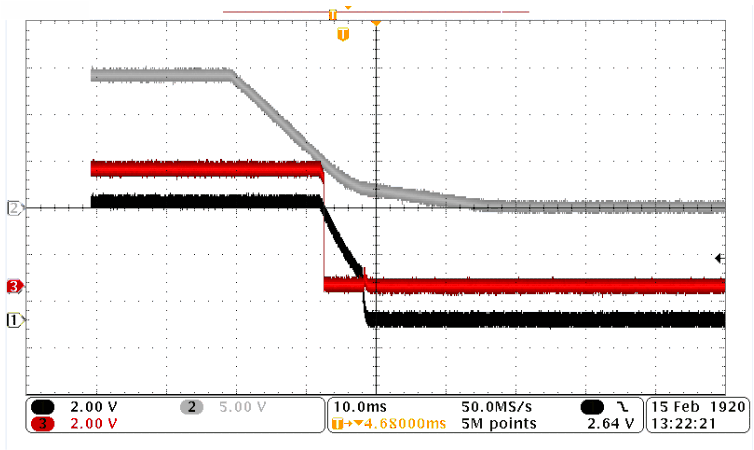

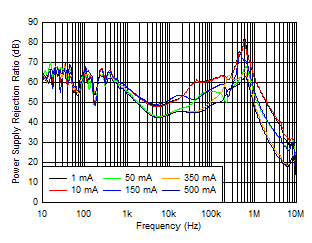

| 通道 1 = VOUT、通道 2 = VIN、通道 3 = VRESET |
| COUT = 10μF (X7R 50V)、VOUT = 5V |
| VIN = 13.5V，VOUT = 5V，IOUT = 150mA，COUT = 10μF |

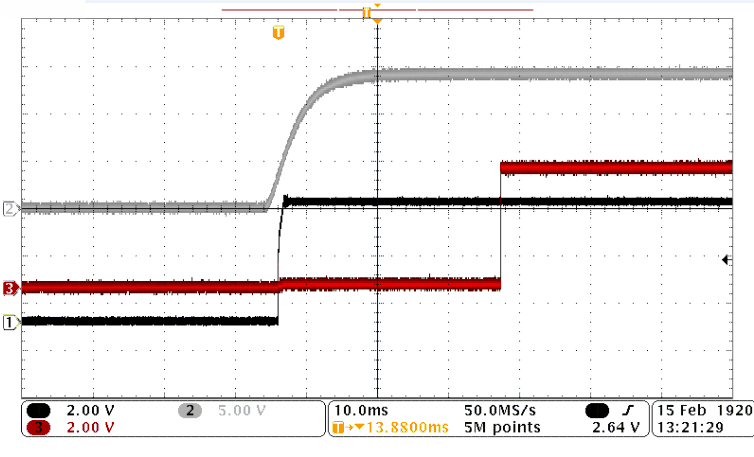

| 通道 1 = VOUT、通道 2 = VIN、通道 3 = VRESET |
| VOUT = 5V，IOUT = 150mA 至 350mA，壓擺率 = 0.1A/μs， COUT = 10μF |
