ZHCSYB3J August 2006 – May 2025 TLE4275-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- PWP|20
- KTT|5
- KVU|5
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TLE4275-Q1 是一款低壓降線性穩壓器，專用于連接汽車應用中的電池。對于新芯片，此器件具有高達 40V 的輸入電壓范圍，可驅動高達 500mA 的負載。因此可承受汽車系統可能發生的瞬變（如負載突降）。該器件在 IOUT = 1mA（新芯片）下的靜態電流僅為 28μA，專為滿足常開型元件供電需求而設計。待機系統中的微控制器 (MCU) 和控制器局域網 (CAN) 收發器就是此類元件的示例。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| TLE4275-Q1 | KTT（DDPAK/TO-263，5） | 10.16mm × 15.24mm |
| KVU（TO-252，5） | 6.6mm × 10.11mm | |
| PWP (HTSSOP, 20)(3) | 6.5mm × 6.4mm |
(1) 如需更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 舊芯片。

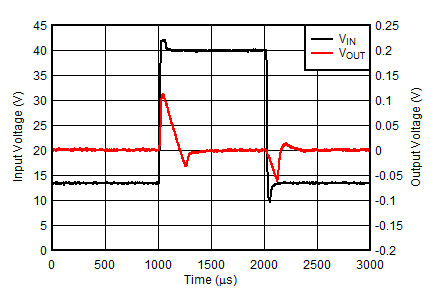

線路瞬態響應（VIN 壓擺率 3V/μs）（新芯片）
典型應用該器件的新芯片版本具有先進的瞬態響應，因此輸出端可對負載或線路變化（例如，在冷啟動條件下）作出迅速響應。此外，新芯片版本架構新穎，可在從電壓跌落恢復過程中更大限度降低輸出過沖幅度。正常運行時，該器件可在整個線路、負載和溫度范圍內維持 ±2.0% 的直流精度（新芯片）。
電源正常（復位）延遲是在外部電容器的延遲引腳上調整，因此可通過配置延遲時間來適應應用特定的系統。
該器件還包含多個內部電路，可提供過載和過熱保護。舊芯片還提供反極性保護。舊芯片要求 COUT ≥ 22μF（支持的最大 ESR 范圍為 ≤ 5?），而新芯片要求 COUT ≥ 2.2μF（支持的最大 ESR 范圍為 ≤ 2?），在工作溫度范圍內。
