10.2.2.5 晶體管電源開關計算
晶體管電源開關由 NTE153 pnp 驅動晶體管和 NTE331 npn 輸出晶體管構成。這兩個電源器件以 pnp 混合達林頓電路配置進行連接（請參閱圖 10-7）。

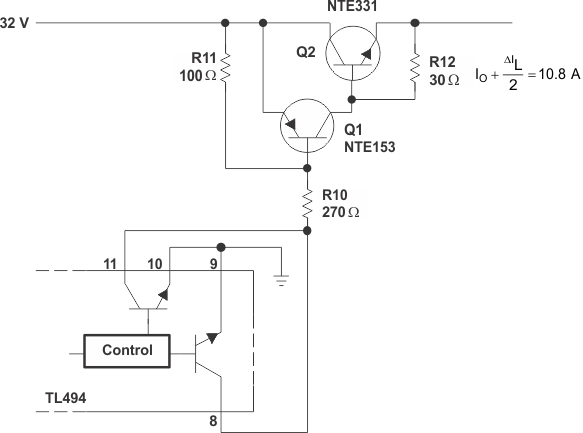

圖 10-7 電源開關部分混合達林頓電路必須在最大輸出電流 IO + ΔIL/2（即 10.8A）下達到飽和。10.8A 時的達林頓 hFE 必須足夠高，不能超過 TL494 的 250mA 最大輸出集電極電流。根據已發布的 NTE153 和 NTE331 規格，通過Equation16 到Equation18 計算出所需的電源開關最小驅動電流為 144mA：
Equation16.
Equation17.
Equation18.
R10 的值由下式計算：
Equation19.
根據這些計算的結果，為 R10 選擇的是最接近的標準電阻值 220Ω。電阻 R11 和 R12 在關閉時允許開關晶體管中的載流子放電。
此處說明的電源展示了 TL494 PWM 控制電路的靈活性。這個電源設計演示了 TL494 提供的許多電源控制方法，以及控制電路的多功能性。
