10.2.2.3 電感器計算

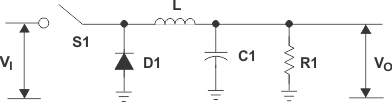

使用的開關電路如圖 39 所示。
圖 10-6 開關電路所需電感器 (L) 尺寸為：
| d | = | duty cycle = VO/VI = 5V/32V = 0.156 |
| f | = | 20kHz (design objective) |
| ton | = | time on (S1 closed) = (1/f) × d = 7.8μs |
| toff | = | time off (S1 open) = (1/f) – ton = 42.2μs |
| L | ? | (VI – VO) × ton/ΔIL |
| ? | [(32V – 5V) × 7.8μs]/1.5A | |
| ? | 140.4μH |
