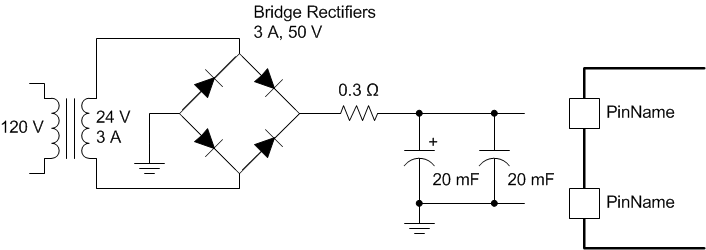

此電源的 32V 直流電源使用額定功率為 75VA 的 120V 輸入、24V 輸出變壓器。24V 次級繞組依次向一個全波橋式整流器、一個限流電阻器 (0.3Ω) 和兩個濾波電容器供電（請參閱圖 10-2）。
輸出電流和電壓由Equation6 和Equation7 確定：
3A/50V 全波橋式整流器滿足這些計算條件。圖 10-1 所示為開關和控制部分。
