10.2.2.2.3 限流放大器
該電源設計為具有 10A 負載電流和 1.5A 的 IL 擺幅，因此，短路電流應為：
Equation10.

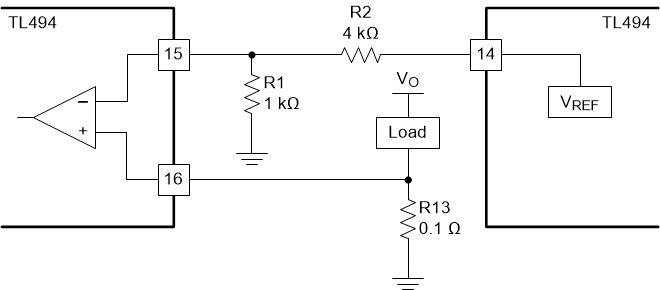

圖 10-4 所示為限流電路。
圖 10-4 限流電路電阻 R1 和 R2 在限流放大器的反相輸入端設置大約 1V 的基準電壓。電阻 R13 與負載串聯，當負載電流達到 10A 時，會給限流放大器的非反相端子施加 1V 電壓。輸出脈寬會相應減小。使用Equation11 可計算出 R13 的值。
Equation11.
