10.2.2.2.4 軟啟動和死區時間
為了減輕啟動時開關晶體管上的應力，必須降低輸出濾波電容器充電時出現的啟動浪涌。由于可以進行死區時間控制，軟啟動電路的實現相對簡單（請參閱圖 10-5）。

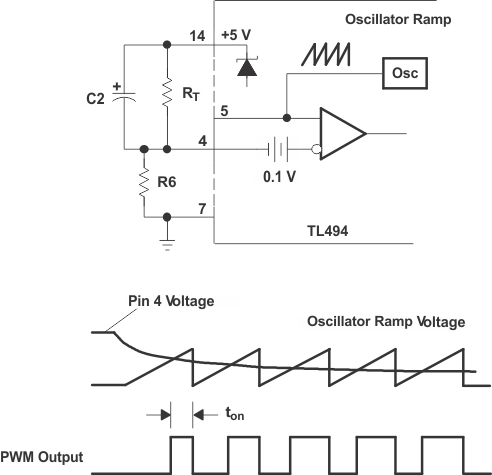

圖 10-5 軟啟動電路軟啟動電路通過將負斜率波形施加到死區時間控制輸入端（引腳 4），可讓輸出端的脈寬緩慢增加（請參閱圖 10-5）。
最初，電容器 C2 強制死區時間控制輸入跟隨 5V 穩壓器，從而禁用輸出（100% 死區時間）。隨著電容器通過 R6 進行充電，輸出脈寬會緩慢增加，直到控制環路接受指令為止。當 R6 和 R7 的電阻比為 1:10 時，啟動后引腳 4 的電壓為 0.1 × 5V，即 0.5V。
軟啟動時間通常在 25 到 100 個時鐘周期的范圍內。如果選擇 20kHz 開關速率下的 50 個時鐘周期，則軟啟動時間為：
然后，通過以下公式計算電容器的容值：
這有助于消除控制電路在通電時可能產生的任何錯誤信號。
