10.2.2.2.2 誤差放大器

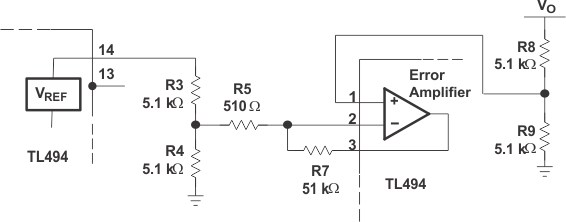

誤差放大器將 5V 輸出的樣本與基準進行比較，并調節 PWM 以保持恒定的輸出電流（請參閱圖 10-3）。
圖 10-3 誤差放大器部分TL494 內部 5V 基準電壓由 R3 和 R4 分壓為 2.5V。輸出電壓誤差信號也由 R8 和 R9 分壓為 2.5V。如果必須將輸出電壓精確調節到 5.0V，則可以使用 10kΩ 電位器代替 R8 進行調節。
為了增加誤差放大器電路的穩定性，誤差放大器的輸出通過 RT 反饋到反相輸入端，從而將增益降低到 101。
