7.3.8 數字 PDM 麥克風錄音通道
除了支持模擬麥克風外，該器件還可與數字脈沖密度調制 (PDM) 麥克風連接，并使用高階、高性能的抽取濾波器來生成脈沖編碼調制 (PCM) 輸出數據，這些數據可通過音頻串行接口傳輸到主機。如果系統中不使用模擬麥克風，則模擬輸入引腳（INxP 和 INxM）可以分別改為用作 GPIx 和 GPOx 引腳，并且可以針對 PDMDINx 和 PDMCLK 時鐘進行配置來進行數字 PDM 麥克風錄音。該器件支持多達八個數字麥克風錄音通道。
該器件在內部生成 PCMCLK，其頻率可使用 PDMCLK_DIV[1:0]、P0_R31_D[1:0] 寄存器位編程為 6.144MHz、3.072MHz、1.536MHz 或 768kHz（輸出數據采樣速率為 48kHz 的倍數或約數時），或者 5.6448MHz、2.8224MHz、1.4112MHz 或 705.6kHz（輸出數據采樣速率為 44.1kHz 的倍數和約數時）。PDMCLK 可在 GPOx 引腳上布線。連接外部數字麥克風設備。圖 7-64 展示了數字 PDM 麥克風的連接圖。
圖 7-64 數字 PDM 麥克風與 PCM3140-Q1 的連接圖外部數字麥克風設備的一位輸出可以連接到 GPIx 引腳。該單一數據線路可由兩個數字麥克風共享，以將其數據放置在 PDMCLK 的相反邊沿上。在內部，該器件根據 P0_R32_D[7:4] 中設置的配置寄存器位，在 PDMCLK 的上升沿或下降沿鎖存數據的穩定值。圖 7-65 展示了數字 PDM 麥克風接口時序圖。

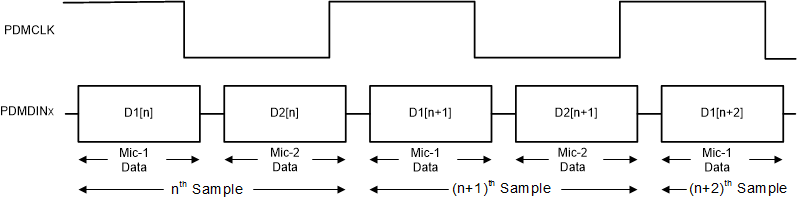

圖 7-65 數字 PDM 麥克風協議時序圖使用數字麥克風進行錄音時，相應 ADC 通道的模擬塊將斷電并被旁路，以提高功效。可以使用 CH1_INSRC[1:0] (P0_R60_D[6:5])、CH2_INSRC[1:0] (P0_R65_D[6:5])、CH3_INSRC[1:0] (P0_R70_D[6:5]) 和 CH4_INSRC[1:0] (P0_R65_D[6:5])寄存器位來為通道 1 至通道 4 選擇模擬麥克風或數字麥克風。
