圖 7-21 和圖 7-22 分別展示了采樣速率為 16kHz 或 14.7kHz 時抽取濾波器的幅度響應和通帶紋波。表 7-23 列出了采樣速率為 16kHz 或 14.7kHz 時抽取濾波器的規格。
圖 7-21 線性相位抽取濾波器幅度響應

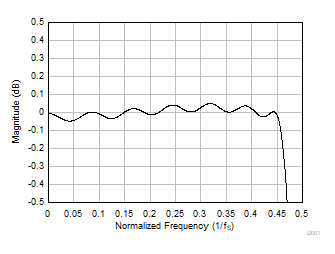

圖 7-22 線性相位抽取濾波器通帶紋波表 7-23 線性相位抽取濾波器規格| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|
| 通帶紋波 | 頻率范圍為 0 至 0.454 × fS | -0.05 | | 0.05 | dB |
| 阻帶衰減 | 頻率范圍為 0.58 × fS 至 4 × fS | 73.3 | | | dB |
| 頻率范圍為 4 × fS 以上 | 95.0 | | |
| 群延遲或延時 | 頻率范圍為 0 至 0.454 × fS | | 15.7 | | 1/fS |
