7.3.6.7.3.4 采樣速率：48kHz 或 44.1kHz
圖 7-49 展示了采樣速率為 48kHz 或 44.1kHz 時抽取濾波器的幅度響應，而圖 7-50 展示了該條件下抽取濾波器的通帶紋波和相位偏差。表 7-40 列出了采樣速率為 48kHz 或 44.1kHz 時抽取濾波器的規格。

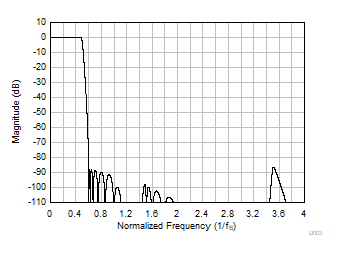

圖 7-55 超低延遲抽取濾波器幅度響應

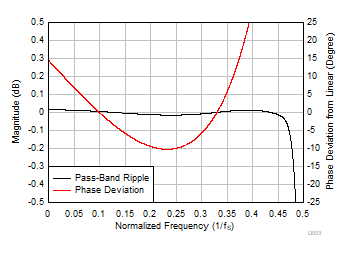

圖 7-56 超低延遲抽取濾波器通帶紋波和相位偏差表 7-40 超低延遲抽取濾波器規格
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 通帶紋波 | 頻率范圍為 0 至 0.452 × fS | –0.015 | 0.015 | dB | |
| 阻帶衰減 | 頻率范圍為 0.6 × fS 以上 | 86.4 | dB | ||
| 群延遲或延時 | 頻率范圍為 0 至 0.325 × fS | 4.1 | 1/fS | ||
| 群延遲偏差 | 頻率范圍為 0 至 0.325 × fS | -0.525 | 0.525 | 1/fS | |
| 相位偏差 | 頻率范圍為 0 至 0.325 × fS | -10.3 | 14.5 | 度 |
