7.3.6.7.3.2 采樣速率：24kHz 或 22.05kHz
圖 7-51 展示了采樣速率為 24kHz 或 22.05kHz 時抽取濾波器的幅度響應，而圖 7-52 展示了該條件下抽取濾波器的通帶紋波和相位偏差。表 7-38 列出了采樣速率為 24kHz 或 22.05kHz 時抽取濾波器的規格。

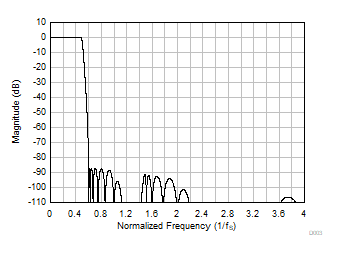

圖 7-51 超低延遲抽取濾波器幅度響應

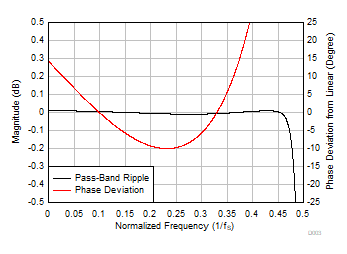

圖 7-52 超低延遲抽取濾波器通帶紋波和相位偏差表 7-38 超低延遲抽取濾波器規格
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 通帶紋波 | 頻率范圍為 0 至 0.46 × fS | -0.01 | 0.01 | dB | |
| 阻帶衰減 | 頻率范圍為 0.6 × fS 以上 | 87.1 | dB | ||
| 群延遲或延時 | 頻率范圍為 0 至 0.325 × fS | 4.1 | 1/fS | ||
| 群延遲偏差 | 頻率范圍為 0 至 0.325 × fS | -0.514 | 0.514 | 1/fS | |
| 相位偏差 | 頻率范圍為 0 至 0.325 × fS | -10.0 | 14.3 | 度 |
