ZHCSH29B April 2017 – December 2018 LP87524B-Q1 , LP87524J-Q1 , LP87524P-Q1
PRODUCTION DATA.
LP87524B/J/P-Q1 專為滿足各種汽車電源應用中最新處理器和平臺的電源管理要求而 設計。該器件包含四個降壓直流/直流轉換器內核,這些內核配置為 4 個單相輸出。該器件由 I2C 兼容串行接口和使能信號進行控制。

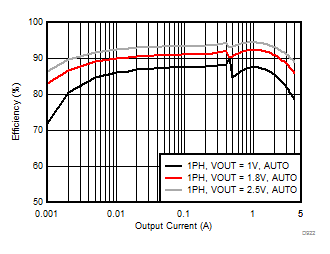

自動 PFM/PWM(AUTO 模式)操作可在較寬輸出電流范圍內最大限度地提高效率。LP87524B/J/P-Q1 支持遠程電壓感應,可補償穩壓器輸出與負載點 (POL) 之間的 IR 壓降,從而提高輸出電壓的精度。此外,可以強制開關時鐘進入 PWM 模式以及將其與外部時鐘同步,從而最大限度地降低干擾。
LP87524B/J/P-Q1 器件支持在不添加外部電流感應電阻器的情況下進行負載電流測量。此外,LP87524B/J/P-Q1 還支持與使能信號同步的可編程啟動和關斷延遲與時序。這些序列可能還包括用于控制外部穩壓器、負載開關和處理器復位的 GPIO 信號。在啟動和電壓變化期間,器件會對輸出轉換率進行控制,從而最大限度地減小輸出電壓過沖和浪涌電流。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| LP87524B-Q1 | VQFN-HR (26) | 4.50mm × 4.00mm |
| LP87524J-Q1 | ||
| LP87524P-Q1 |
