8.4.2.2 管理自舉電壓
在同步降壓轉換器或低側開關偶爾在第三象限運行的其他轉換器中，自舉電源通過一條涵蓋空載時間內低側 LMG352xR030 的第三象限壓降路徑充電，如 圖 8-7 所示。此第三象限壓降可能很大，在某些情況下可能會使自舉電源過度充電。LMG352xR030 的 VDD 電源必須保持在 18V 以下。

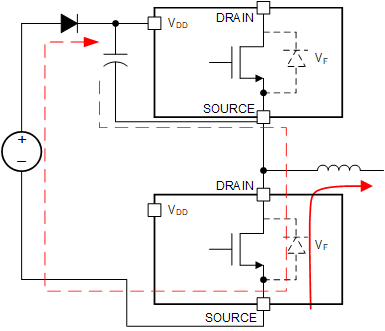

圖 8-7 自舉二極管的充電路徑如 圖 8-8 所示，推薦的自舉電源包括一個自舉二極管、一個串聯電阻器，以及一個與 VDD 旁路電容器并聯的 16V TVS 或齊納二極管，用于防止損壞高側 LMG352xR030。串聯電阻器可限制啟動時以及低側器件以第三象限模式運行時的充電電流。選擇的電阻器必須能提供足夠的電流，以在所需的工作頻率下為 LMG352xR030 供電。在 100kHz 運行中，TI 建議使用約 2Ω 的值。在較高頻率下，必須降低該電阻的值或完全省略電阻，以確保提供足夠的電源電流。

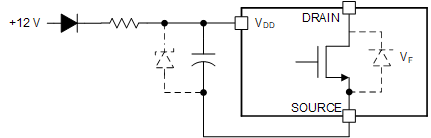

圖 8-8 建議的自舉調節電路
