3 說明
LM2675 系列穩壓器是采用 LMDMOS 工藝制造的單片集成型 DC-DC 轉換器電路。該系列穩壓器提供降壓開關穩壓器的全部有效功能，能夠驅動 1A 負載電流，并具有出色的線性調整率和負載調整率。這些器件可提供 3.3V、5V、12V 固定輸出電壓和可調節輸出電壓版本。
這類穩壓器不僅需要很少的外部元件，而且簡單易用，還具有獲得專利的內部頻率補償和固定頻率振蕩器。
LM2675 系列在 260kHz 的開關頻率下運行，因此采用的濾波器元件可比更低頻率的開關穩壓器所需的元件尺寸更小。由于效率非常高 (> 90%)，僅依靠印刷電路板上的覆銅線跡即可滿足散熱需求。
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| LM2675 | D（SOIC，8） | 4.9mm × 6mm |
| P（PDIP，8） | 9.81mm × 9.43mm | |
| NHN（WSON，16） | 5mm × 5mm |

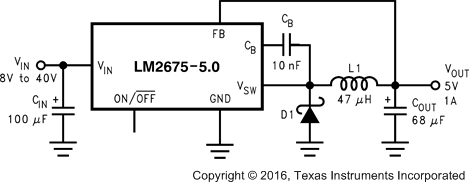

典型應用數家不同的生產商提供的標準電感器系列均可與 LM2675 搭配使用。使用這些先進的 IC，此特性極大地簡化了開關模式電源的設計。數據表中還包含針對在開關模式電源中工作的二極管和電容器的選擇器指南。
其他特性包括在指定輸入電壓和輸出負載條件下，輸出電壓容差為 ±1.5%，振蕩器頻率容差為 ±10%。還支持外部關斷控制，典型待機電流為 50μA。輸出開關具備電流限制以及在故障狀況下提供全面保護的熱關斷功能。
