5.9 典型特性

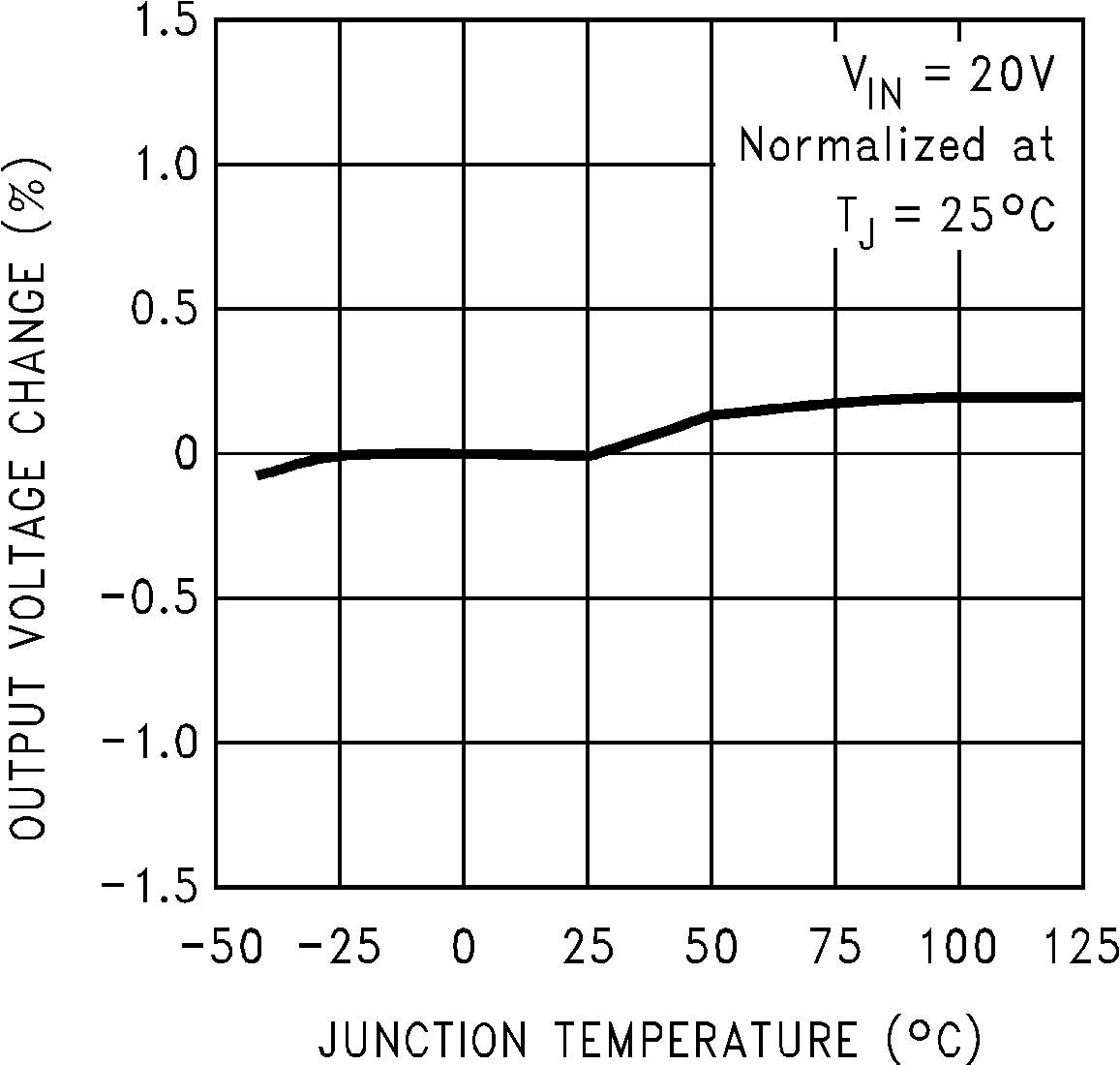

圖 5-1 標準化輸出電壓

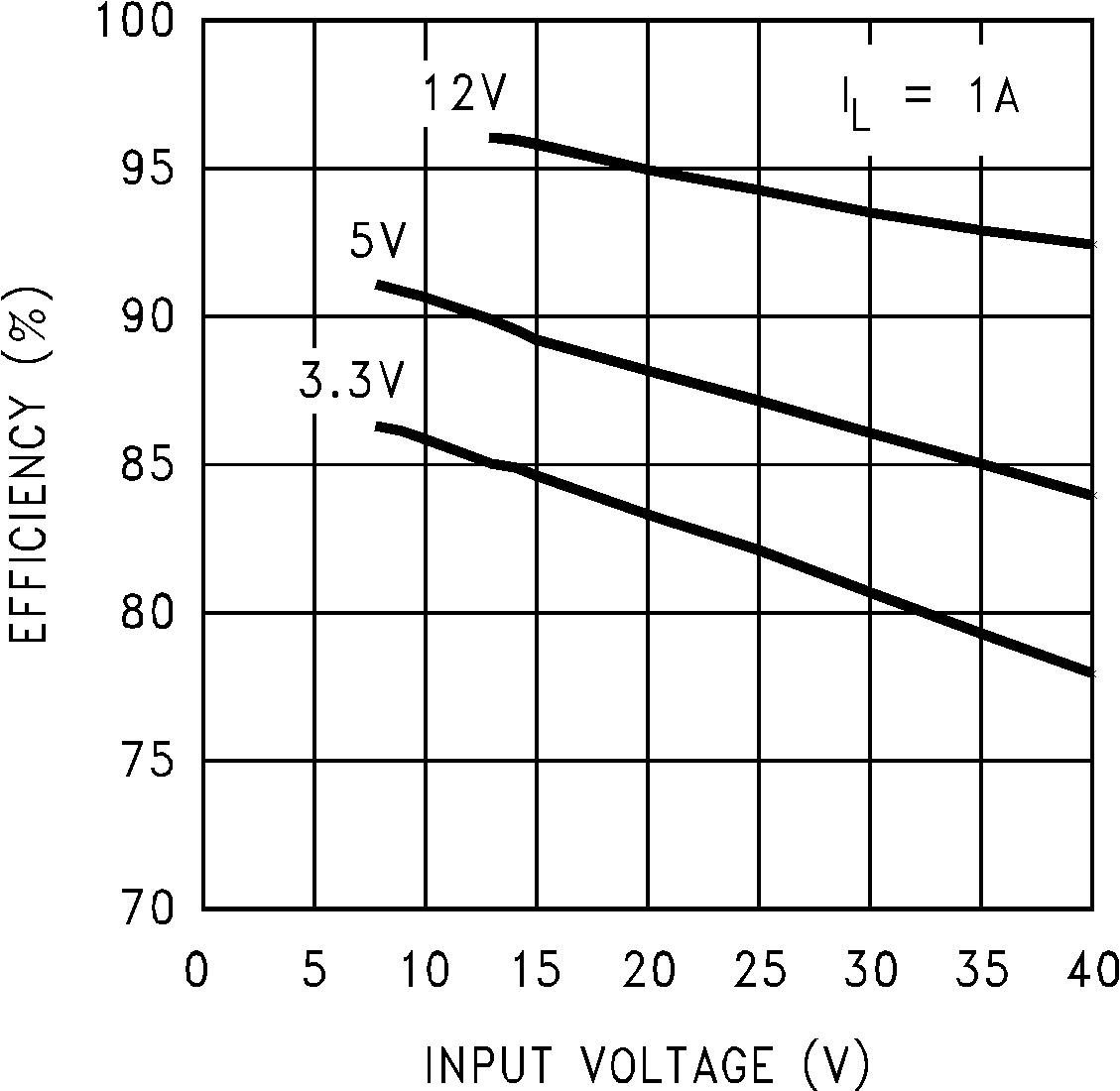

圖 5-3 效率

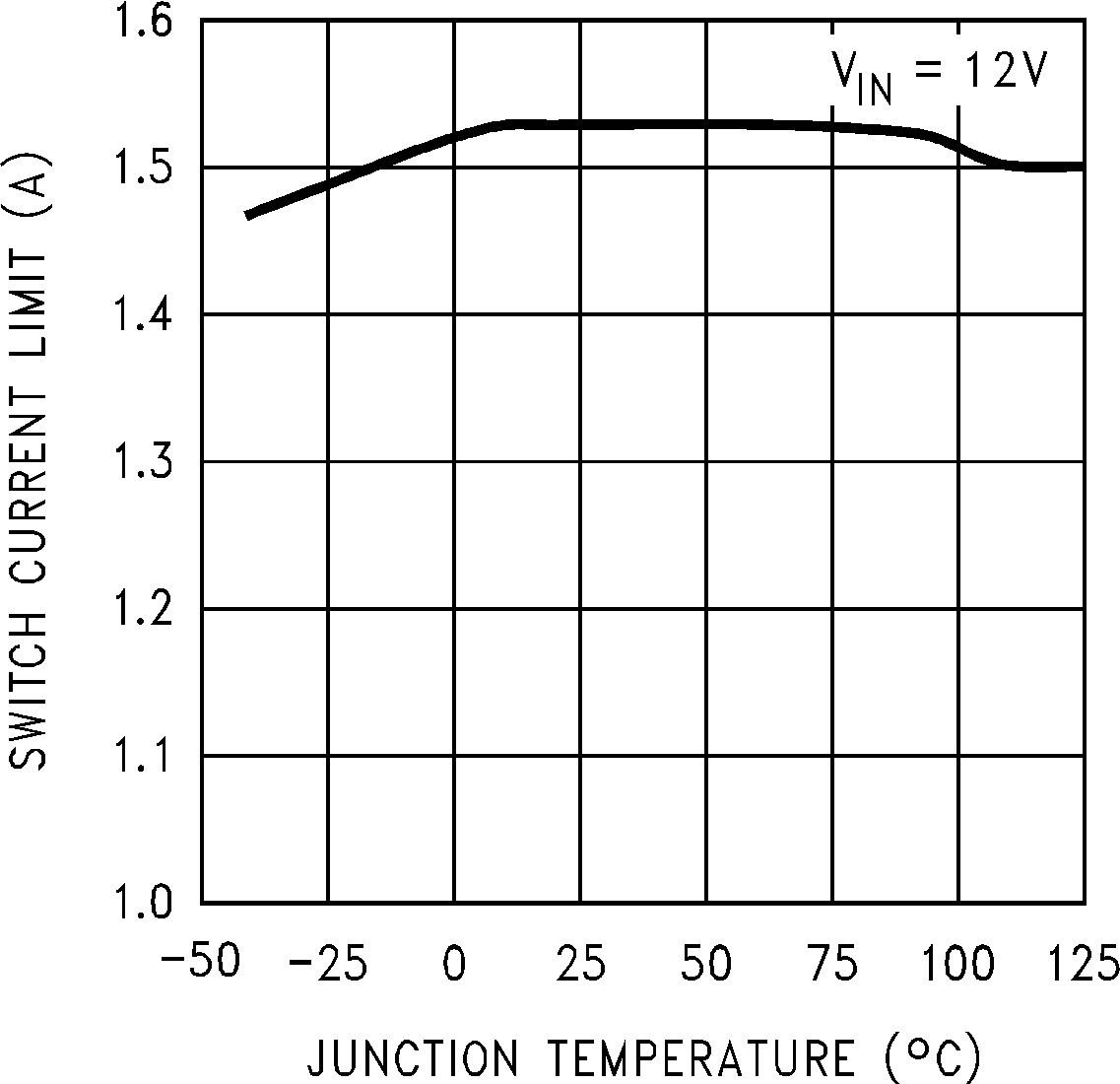

圖 5-5 開關電流限值

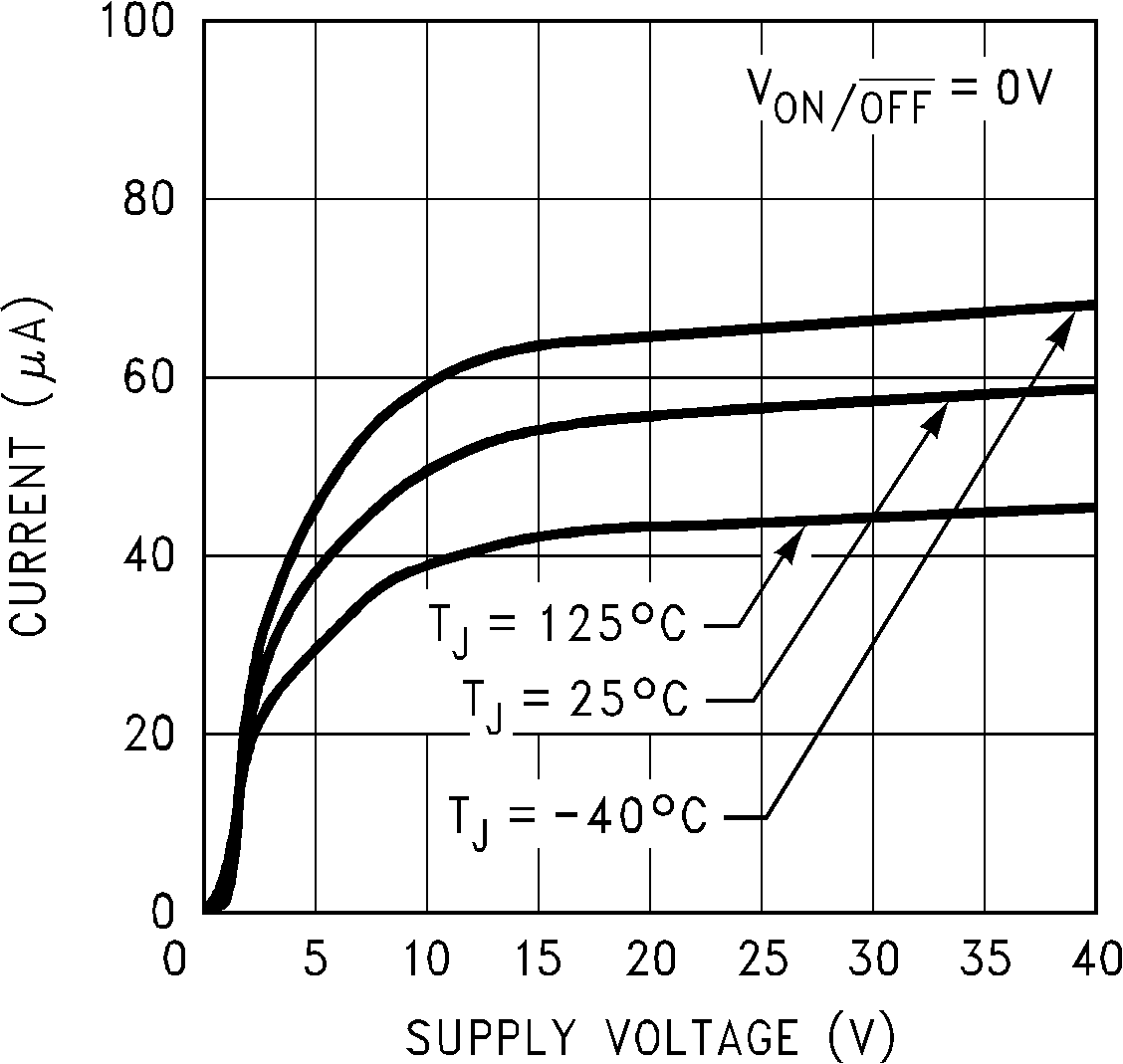

圖 5-7 待機靜態電流

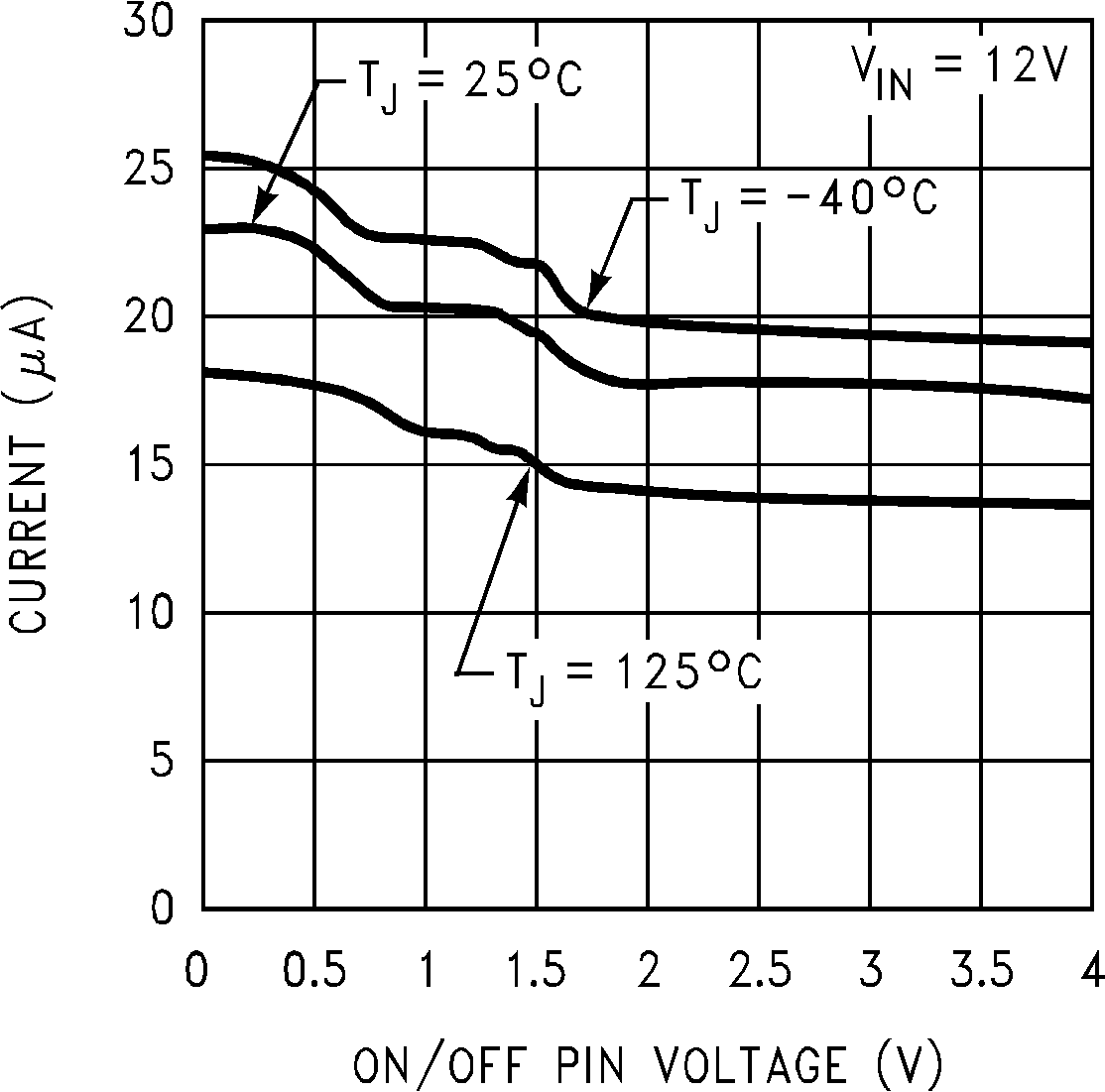

圖 5-9 開啟/關閉引腳電流（源電流）

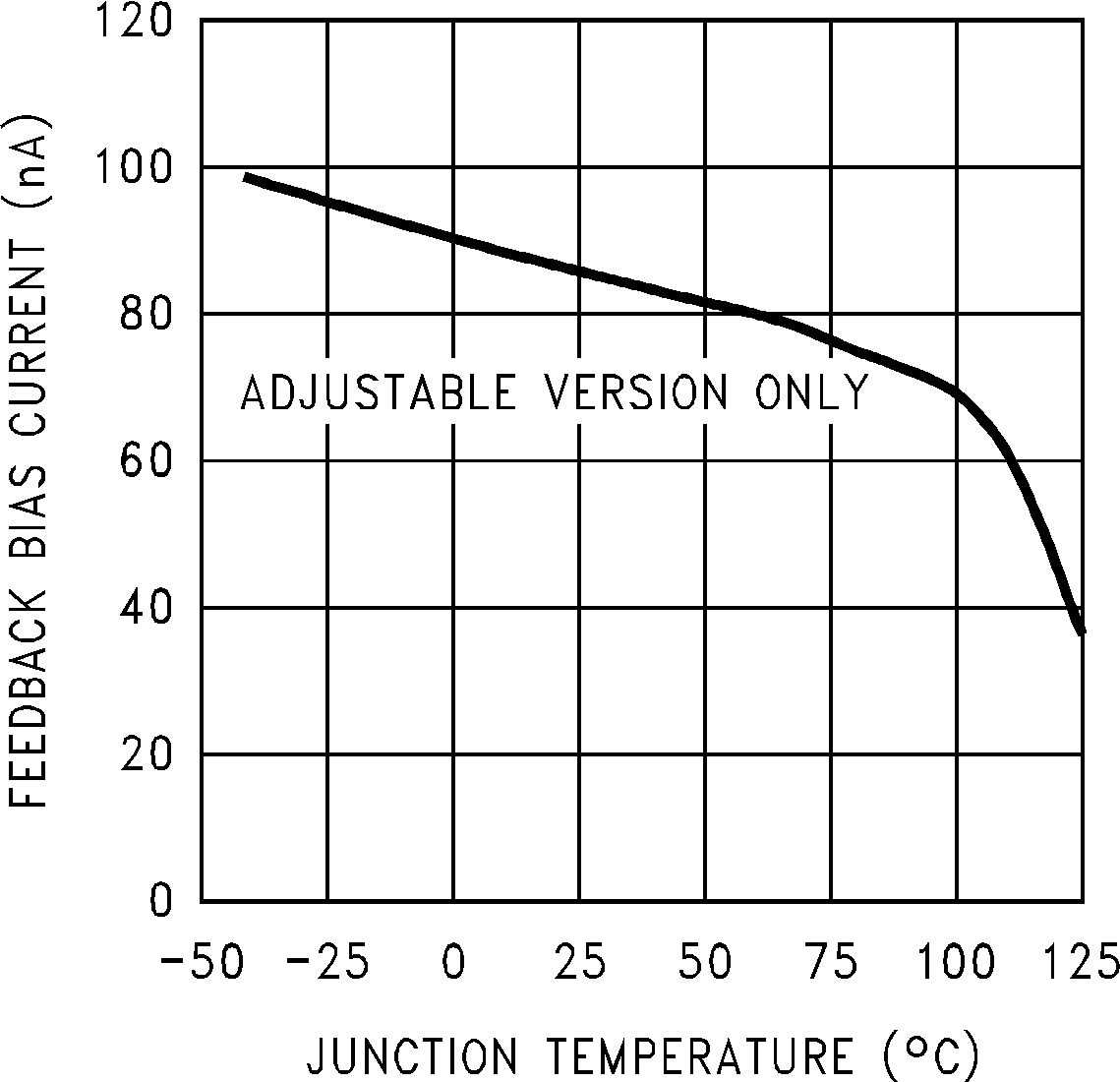

圖 5-11 反饋引腳偏置電流

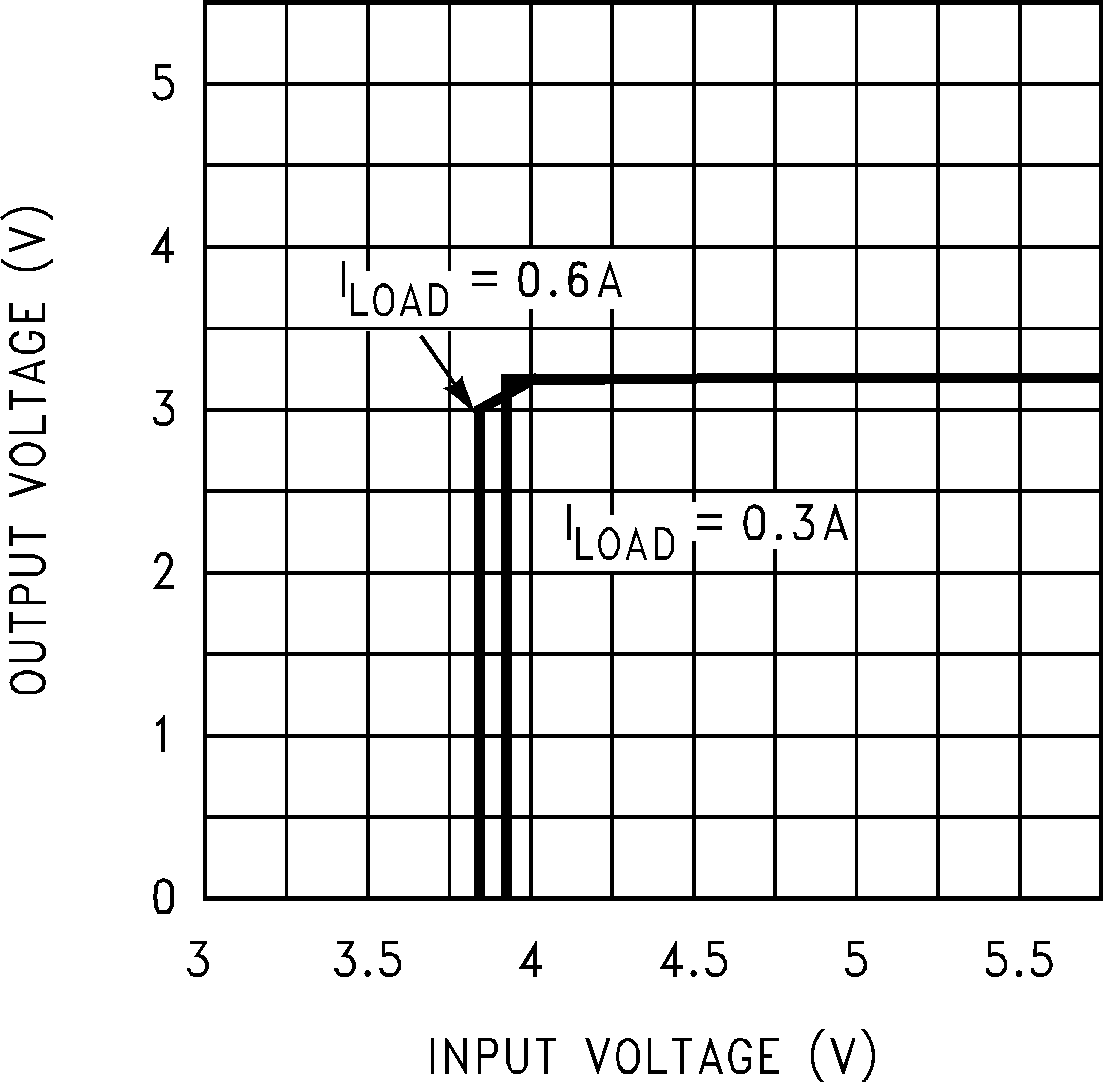

圖 5-13 壓降電壓、3.3V 選項

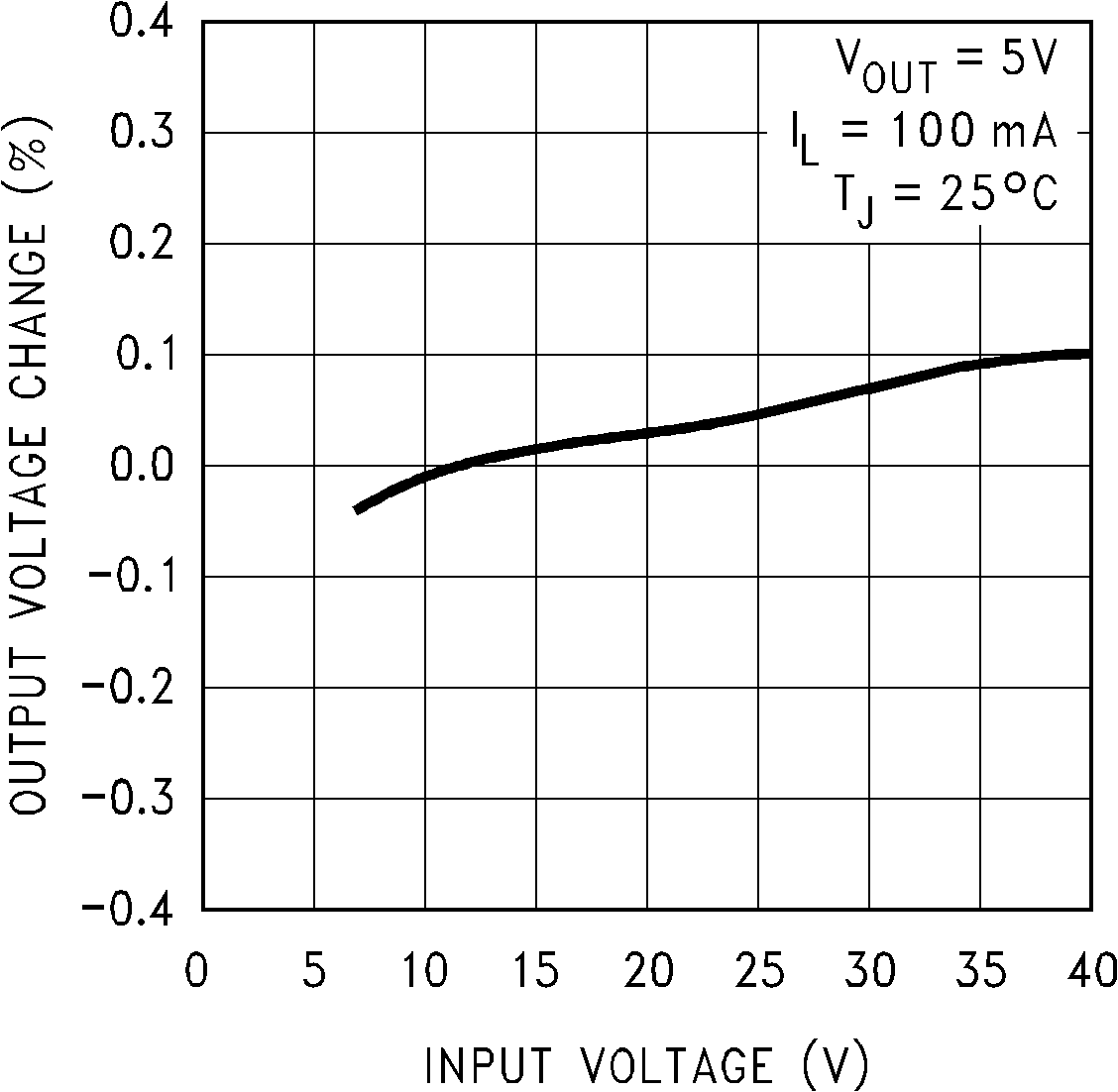

圖 5-2 線路調整

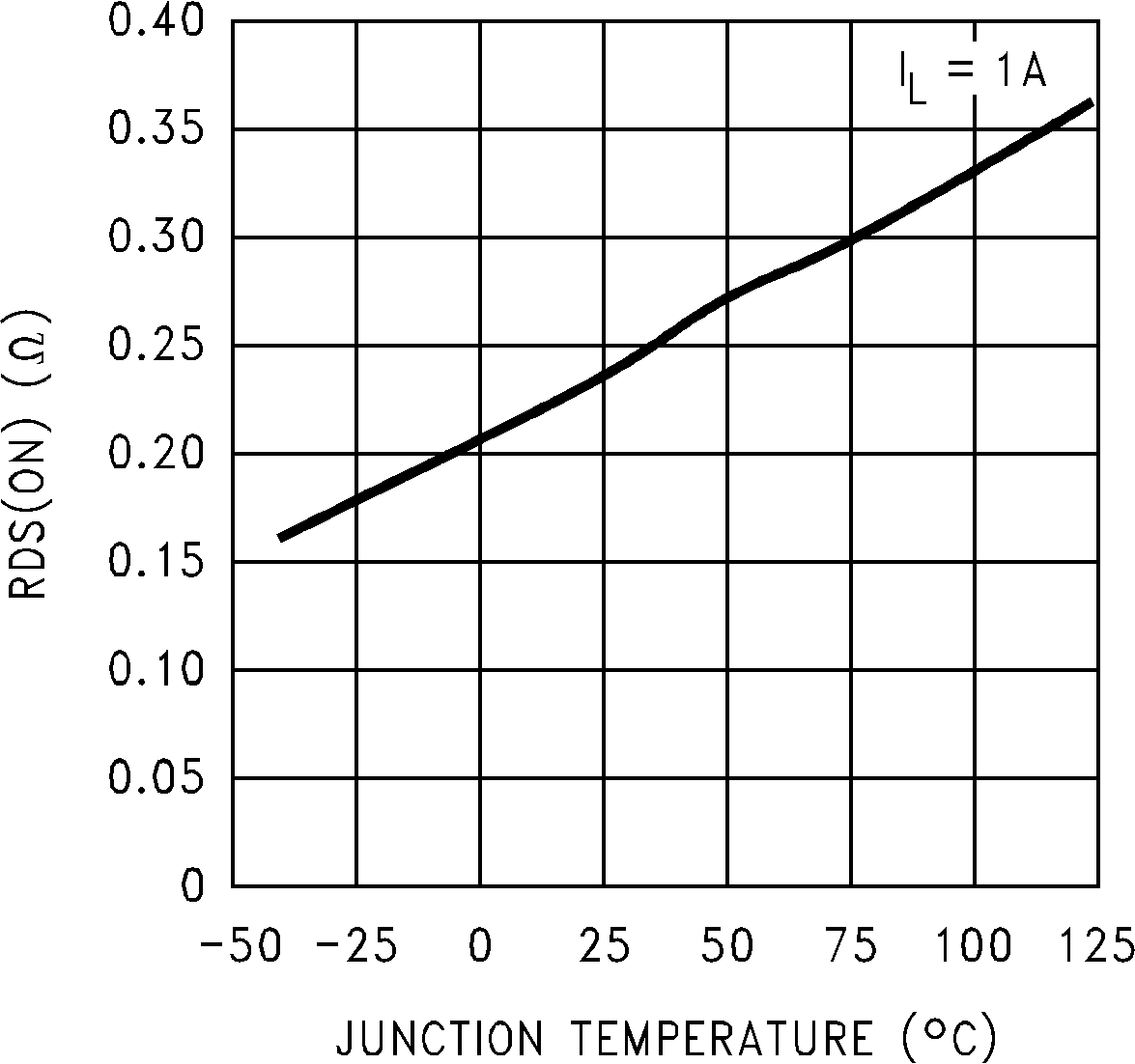

圖 5-4 漏源電阻

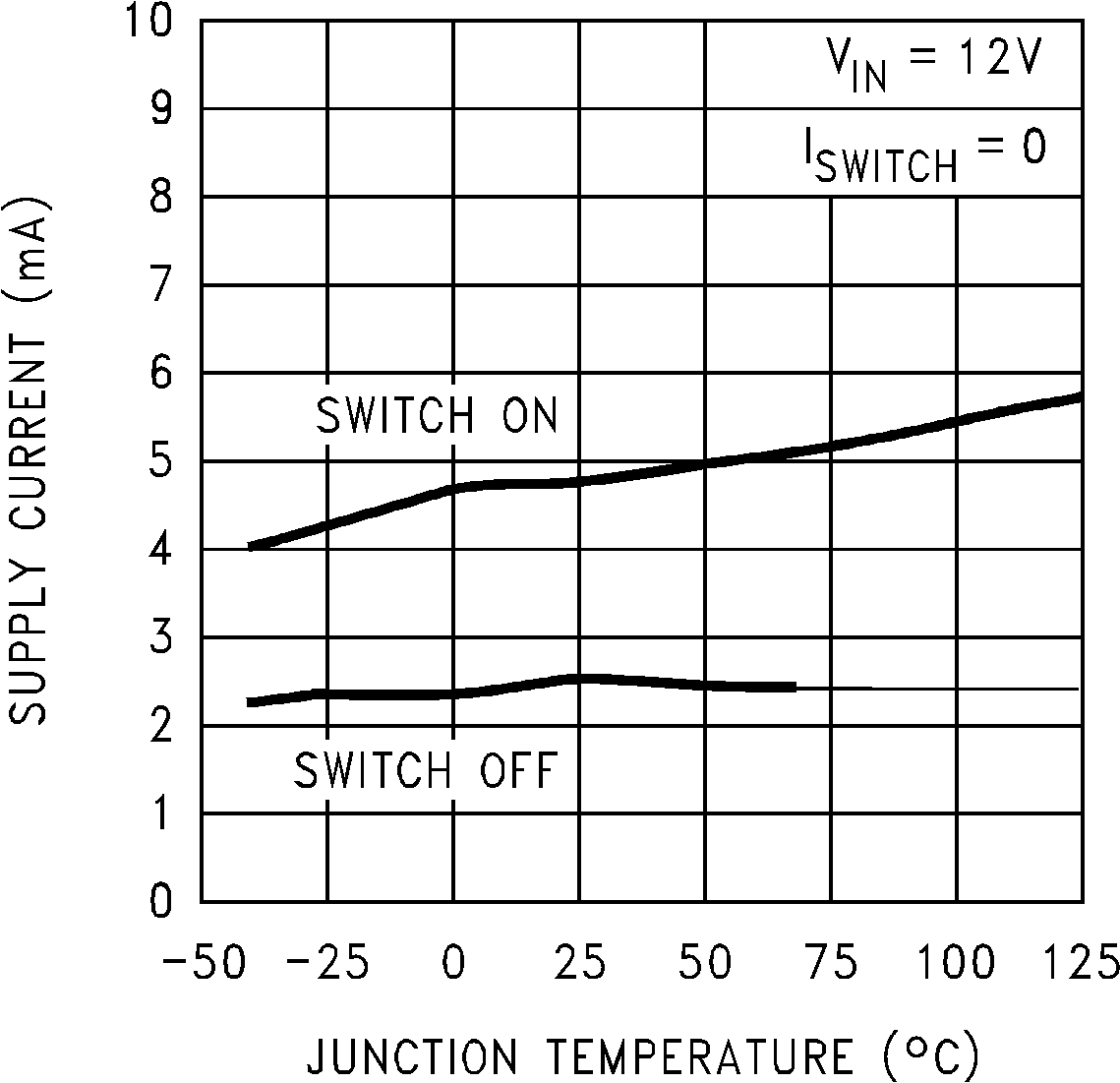

圖 5-6 工作靜態電流

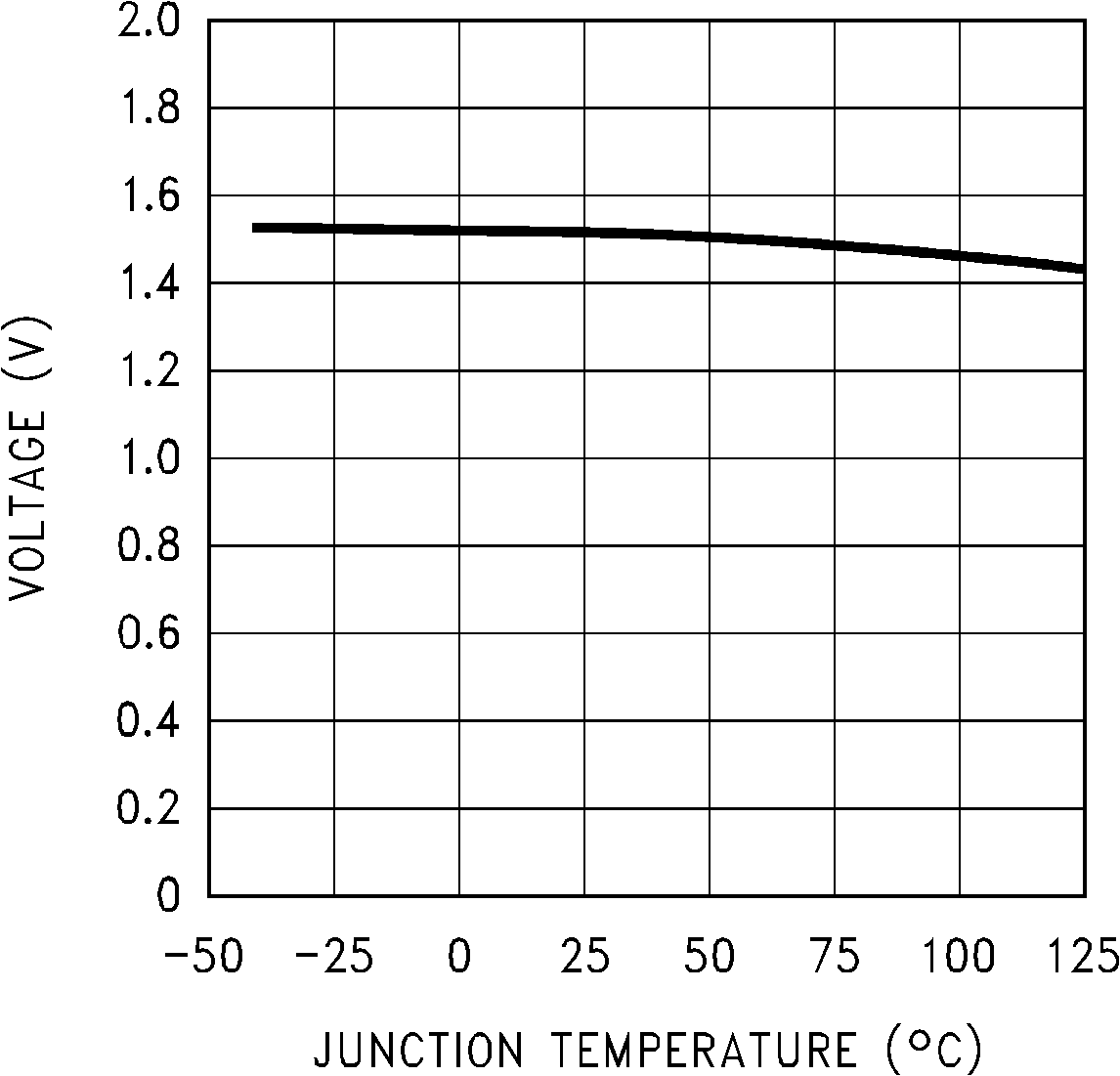

圖 5-8 開啟/關閉閾值電壓

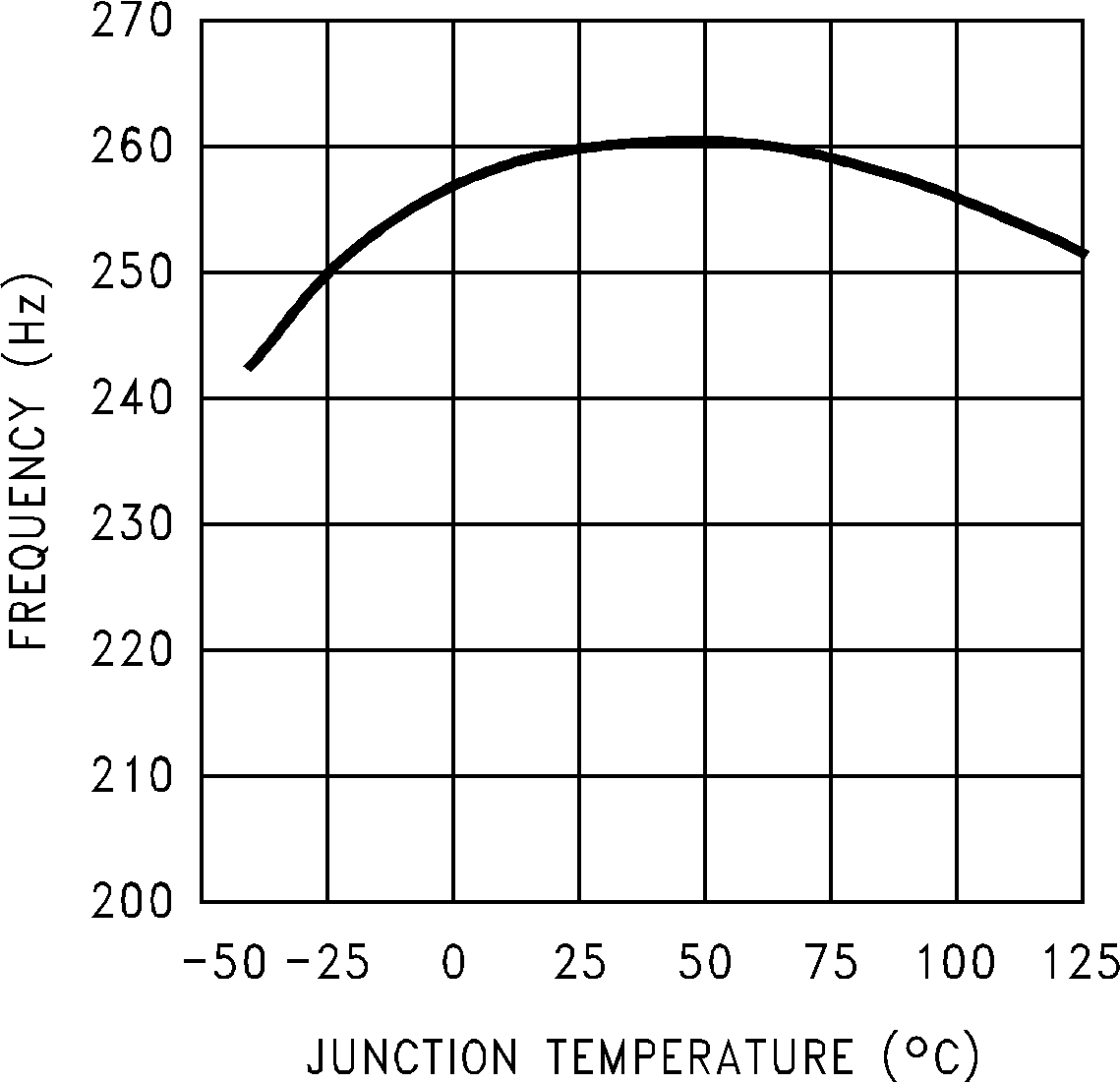

圖 5-10 開關頻率

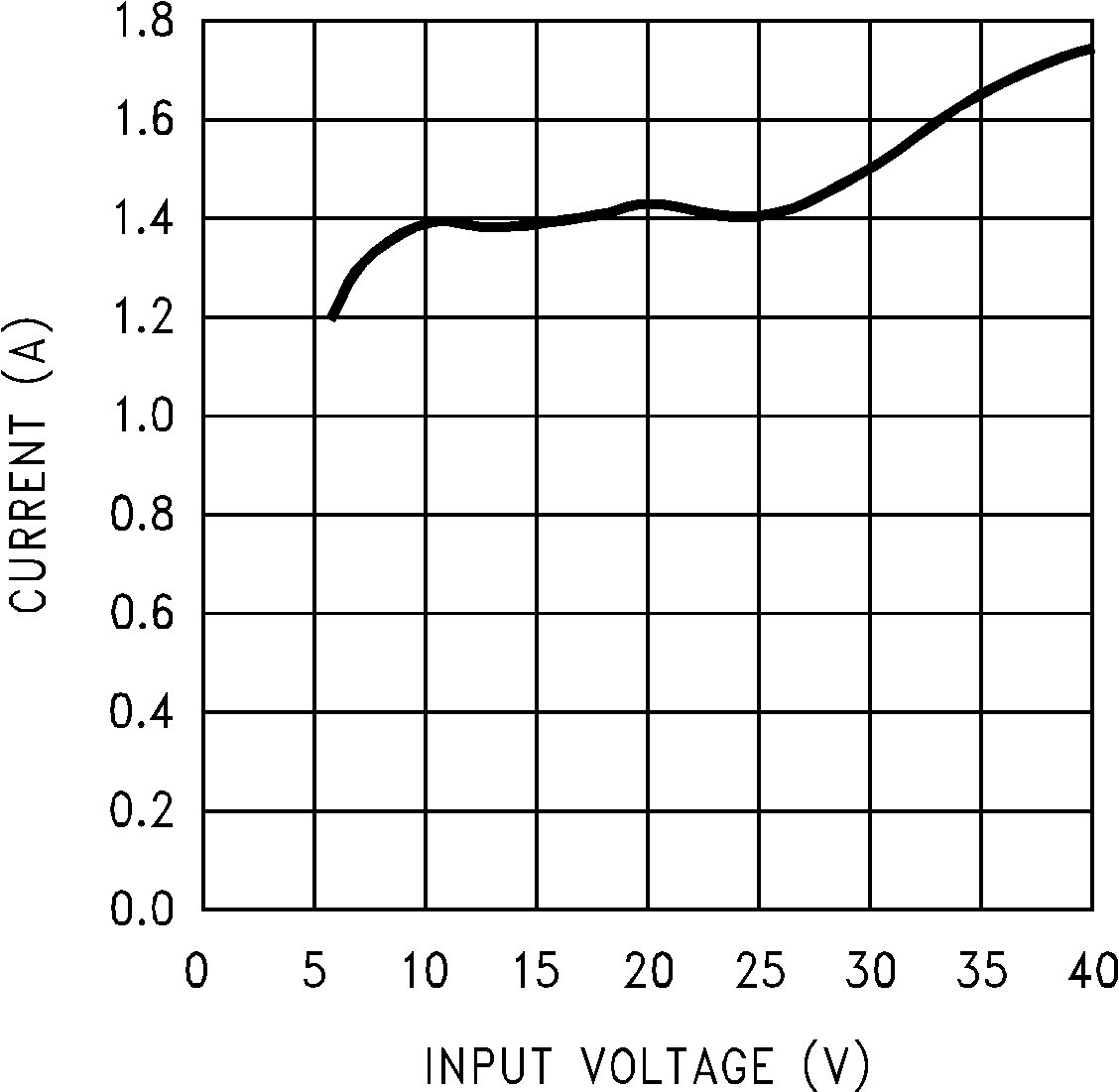

圖 5-12 峰值開關電流

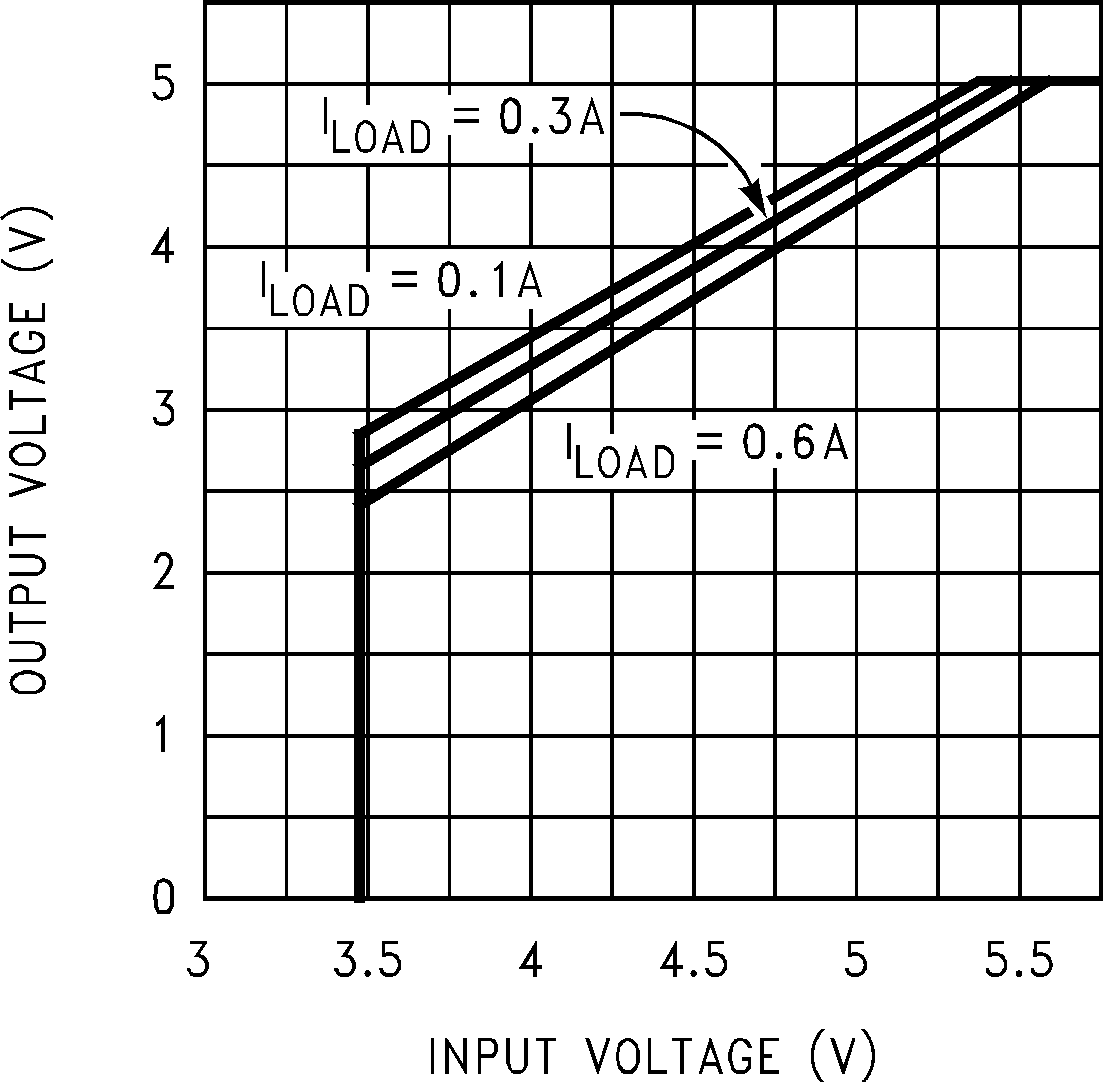

圖 5-14 壓降電壓 5V 選項
