7.2.1.2.5 輸入電容器 (CIN)
在輸入引腳和接地端之間需要一個低 ESR 鋁或鉭旁路電容器，以防止輸入端出現大幅電壓瞬變。此電容器應靠近 IC 放置，并使用短引線連接。此外，所選輸入電容器的 RMS 電流額定值必須至少為直流負載電流的 ?。必須查閱電容器制造商的數據表，確保不超過電流額定值。圖 7-2 展示了幾個不同鋁電解電容器值的典型 RMS 電流額定值。為滿足應用需求，可能需要將兩個或多個電容器并聯，以提高總的最小 RMS 電流額定值。

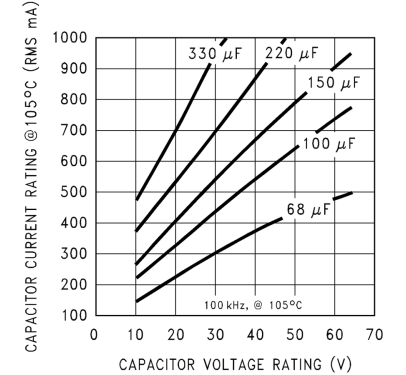

圖 7-2 低 ESR 電解電容器的 RMS 電流額定值（典型值）鋁電解電容器的額定電壓應至少為最大輸入電壓的 1.25 倍。如果使用固體鉭電容器，應格外小心謹慎。鉭電容器的額定電壓應為最大輸入電壓的兩倍。表 7-3 顯示了 AVX TPS 和 Sprague 594D 鉭電容器的推薦應用電壓。TI 還建議由制造商對其進行浪涌電流測試。AVX 的 TPS 系列與 Sprague 的 593D 和 594D 系列均已通過浪涌電流測試。降低輸入電容器浪涌電流應力的另一種方法，是在輸入電源線上串聯一個小型電感器。
使用陶瓷電容器進行輸入旁路時請務必小心，因為這會在 VIN 引腳上引起嚴重的振鈴。
輸入電容器的重要參數是輸入電壓額定值和 RMS 電流額定值。當最大輸入電壓為 12V 時，可能需要一個額定電壓大于 15V
(1.25 × VIN) 的鋁電解電容器。下一個更高的電容器額定電壓為 16V。
降壓穩壓器的輸入電容器的 RMS 電流額定值要求約為直流負載電流的 ?。在此示例中，若負載為 1A，則需電容器 RMS 電流額定值至少為 500mA。可使用 圖 7-2 中顯示的曲線來選擇合適的輸入電容器。在曲線中，找到 16V 線，并注意哪些電容器值的 RMS 電流額定值大于 500mA。
對于穿孔設計，可選用 330μF、16V 的鋁電解電容器（如 Panasonic HFQ 系列、Nichicon PL、Sanyo MV-GX 系列或等效產品）。只要 RMS 紋波電流額定值足夠大，就可以使用其他類型或其他制造商的電容器。此外，在完整的表面貼裝設計中，可考慮使用 Sanyo CV-C、CV-BS、Nichicon WF 或UR 及 NIC Components NACZ 系列。
固體鉭電容器也可用于表面貼裝設計，但需注意電容器浪涌電流額定值和電壓額定值。在此示例中，查看 表 7-5 和 Sprague 594D 系列數據表，Sprague 594D 15μF、25V 電容器已足夠。
| 推薦的工作電壓 | 電壓額定值 |
|---|---|
| 85°C RATING | |
| 2.5 | 4 |
| 3.3 | 6.3 |
| 5 | 10 |
| 8 | 16 |
| 12 | 20 |
| 18 | 25 |
| 24 | 35 |
| 29 | 50 |
